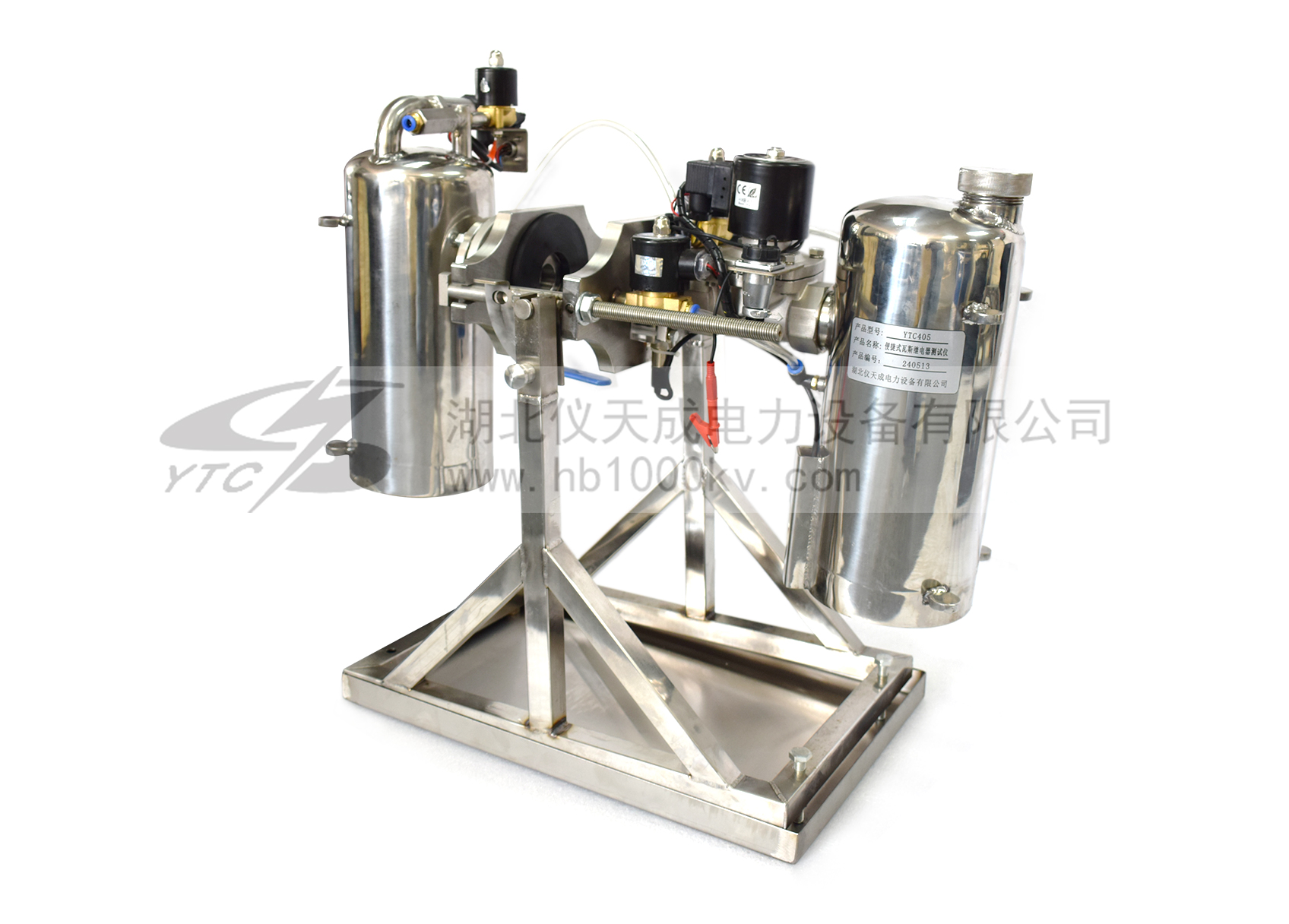

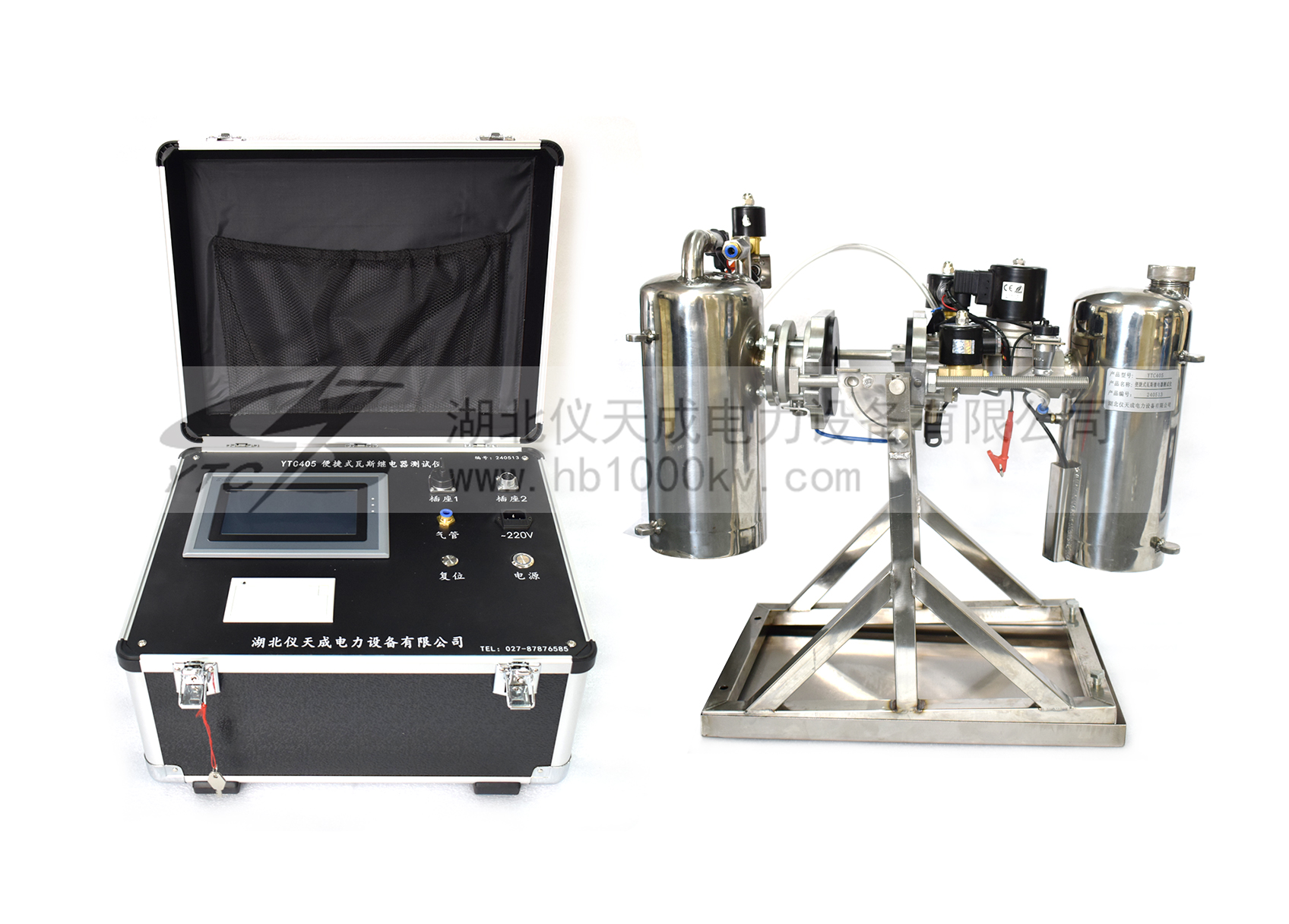

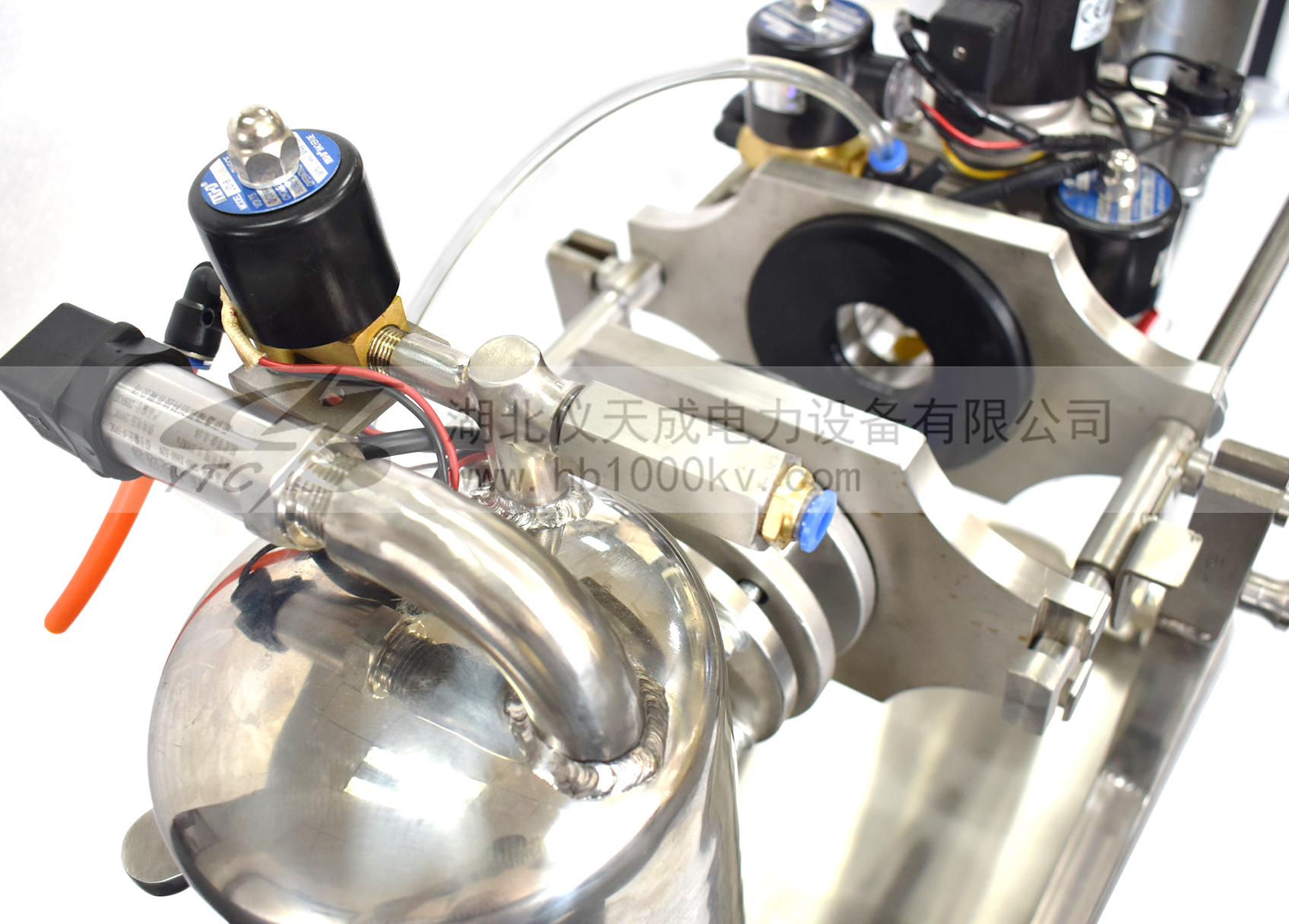

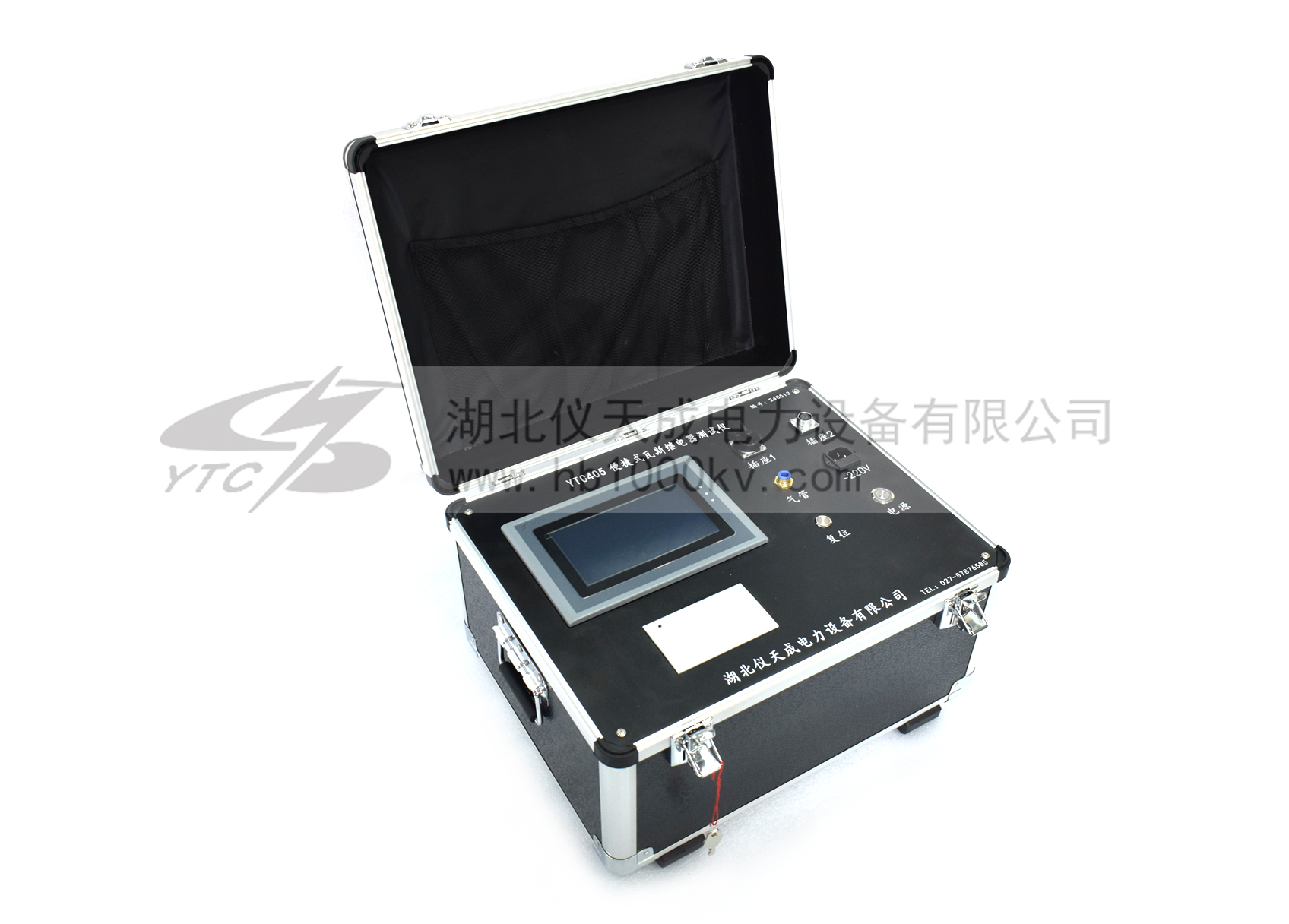

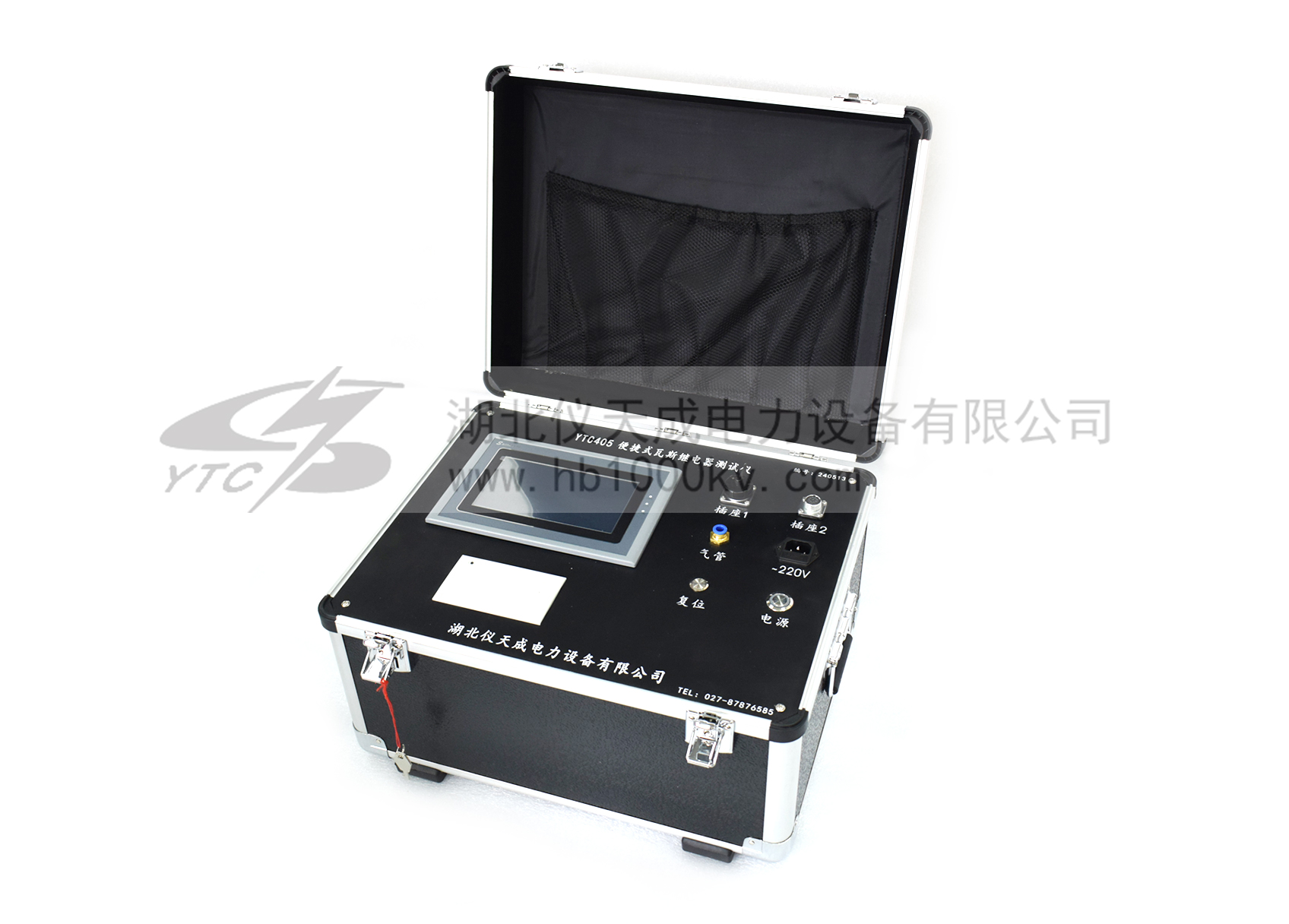

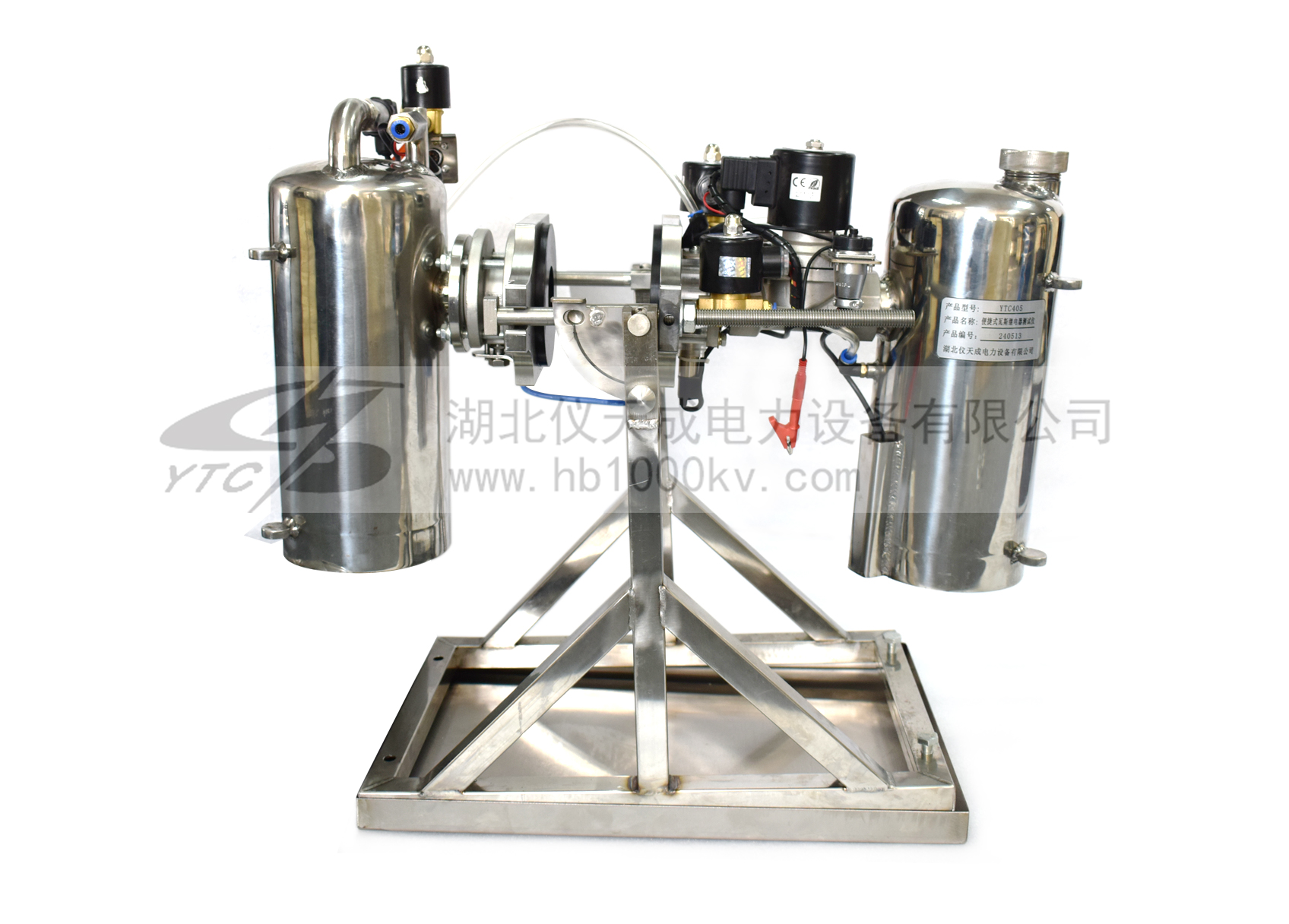

YTC405瓦斯繼電器校驗儀

      YTC405型瓦斯繼電器校驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力,壓力釋放閥開啟、關閉檢測的專用設備。
      采用了小型化的設計,控制部分外殼采用鋁合金閥,更適用于現場檢測
      功能中加入了壓力釋放閥的密封性能檢測程序,使整機檢測功能達到規范要求
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
      YTC405型瓦斯繼電器校驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力,壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了先進的微控制技術,通過檢測高精度壓力傳感器,模擬變壓器內部故障時,瞬時爆破脈沖壓力方法計算出流速定值,以達到檢測氣體繼電器重瓦斯保護動作;采用高精度容器結合微壓傳感器,檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值;通過模擬變壓器內部故障時壓力釋放閥保護動作過程,檢測壓力釋放閥開啟性能檢測、關閉性能檢測、密封性能檢測.

產品別稱:氣體繼電器校驗儀、氣體繼電器壓力釋放閥校驗儀、瓦斯繼電器檢測儀、瓦斯繼電器校驗臺、氣體繼電器測試儀,瓦斯繼電器校驗儀。

產品特征
1、
本產品中增加了被試件的型號管理系統,使儀器在檢測過程中對應不同的被試件動作特性,有對應的檢測曲線,從而使精度符合國內外標準校驗臺檢驗的要求。
2、先進的智能化設計,使得產品自動化程度更高,與市場上同類型產品相比較,YTC405系列產品的整機集成化程度更高、采樣結果真實可靠、方便用戶攜帶使用。液晶顯示屏的操作提示功能,使用戶使用更加簡單、明了。
3、儀器采用了小型化的設計,控制部分外殼采用鋁合金閥,更適用于現場檢測。
4、儀器功能中加入了壓力釋放閥的密封性能檢測程序,使整機檢測功能達到規范要求。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
氣體繼電器 流速檢測 0.5~1.6m/s,最小分辨率0.01m/s精度0.5級
容積檢測 0~400ml,最小分辨率1ml,最大誤差≤5ml
密封試驗 0~150Kpa,最小分辨率0.1Kpa,精度0.5級,時間0~120min可選
壓力釋放閥 開啟壓力檢測 0~150Kpa,最小分辨率0.1Kpa,精度0.5級
關閉壓力檢測 0~150Kpa,最小分辨率0.1Kpa,精度0.5級
密封檢測 0~150Kpa,最小分辨率0.1Kpa,精度0.5級,時間0~120min可選
試驗介質 氣體繼電器試驗介質25#變壓器油
壓力釋放閥實驗介質空氣
電源 電源 AC220v 50HZ
控制系統 功率150w
執行系統 功率120w
總功率 270w
儀器箱 氣體繼電器檢測儀 外形尺寸  70×40×65cm ; 重量  55kg

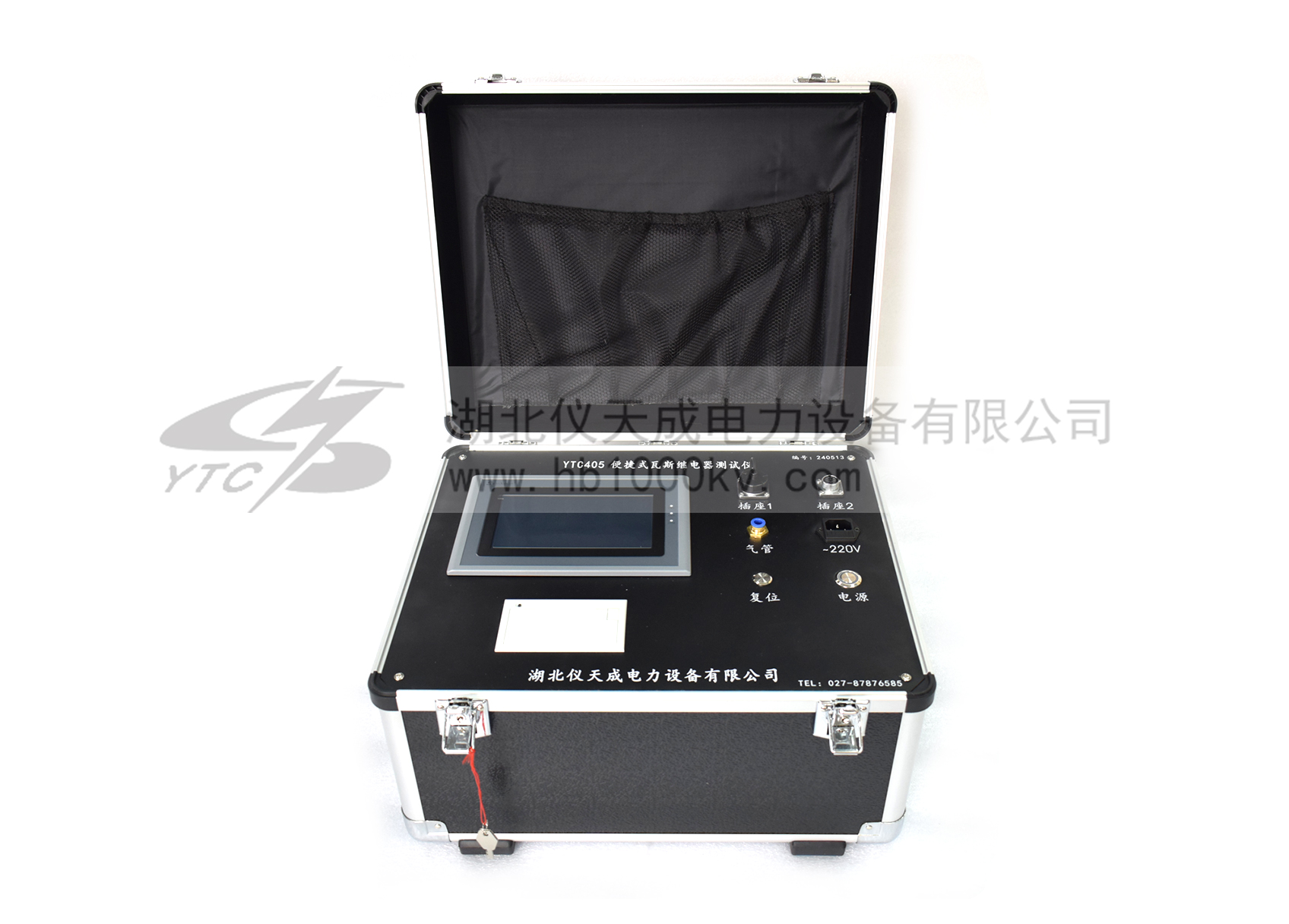

微機測控箱外形尺寸 外形尺寸  55×25×30cm ; 重量  15kg
壓力釋放閥檢測儀外形尺寸 外形尺寸  50×40×40cm  ;重量  25kg

應用領域 APPLICATION FIELD

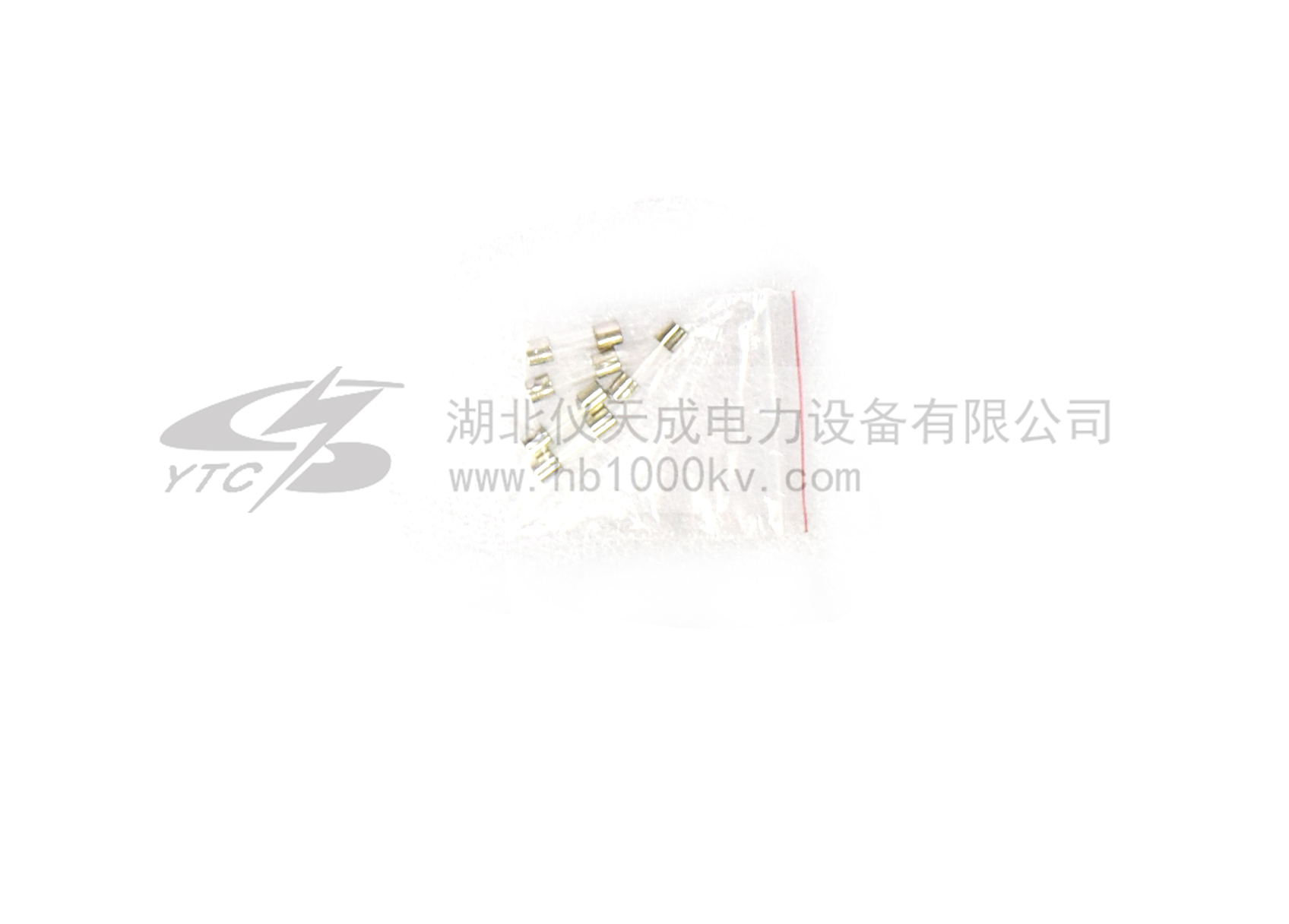

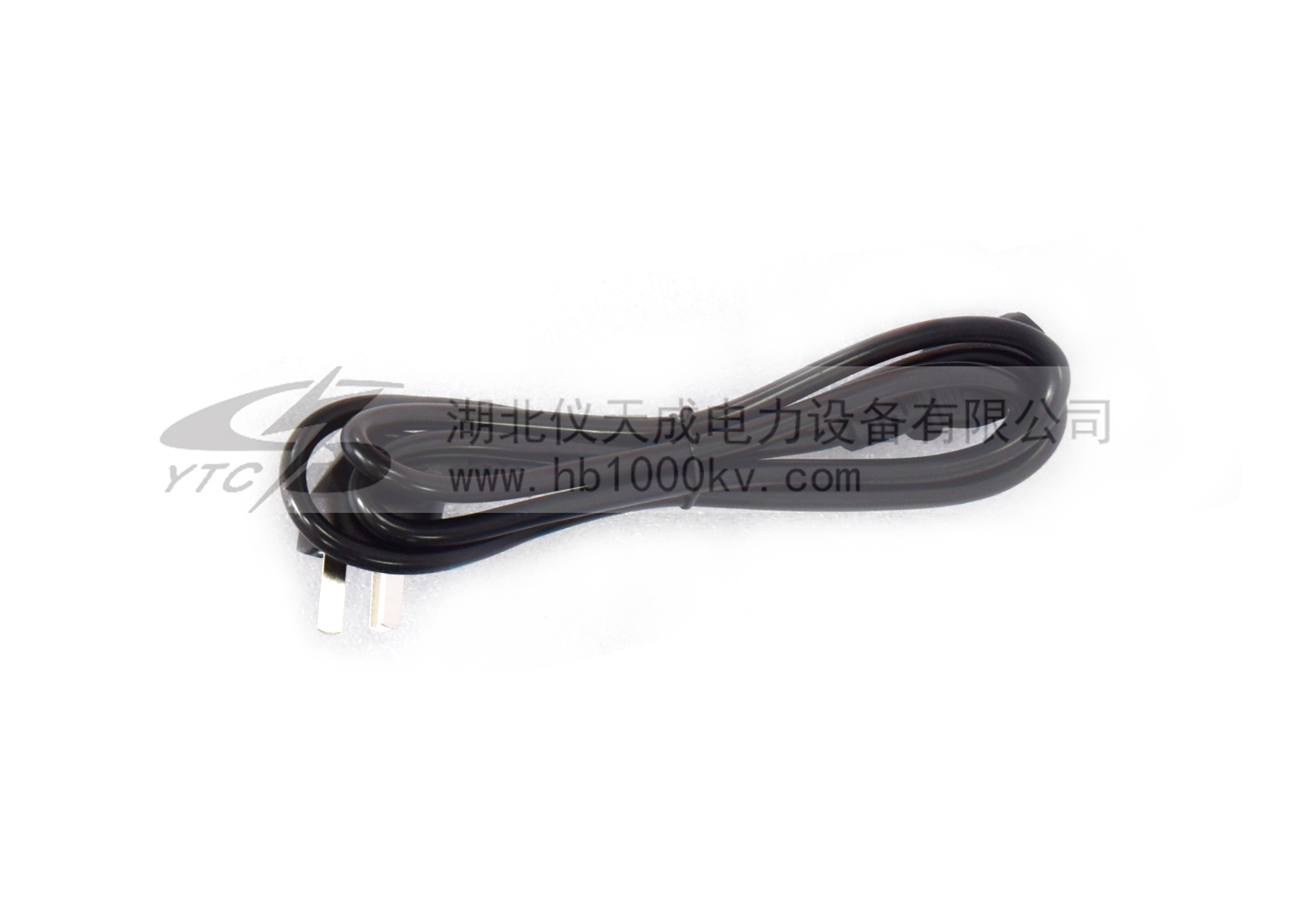

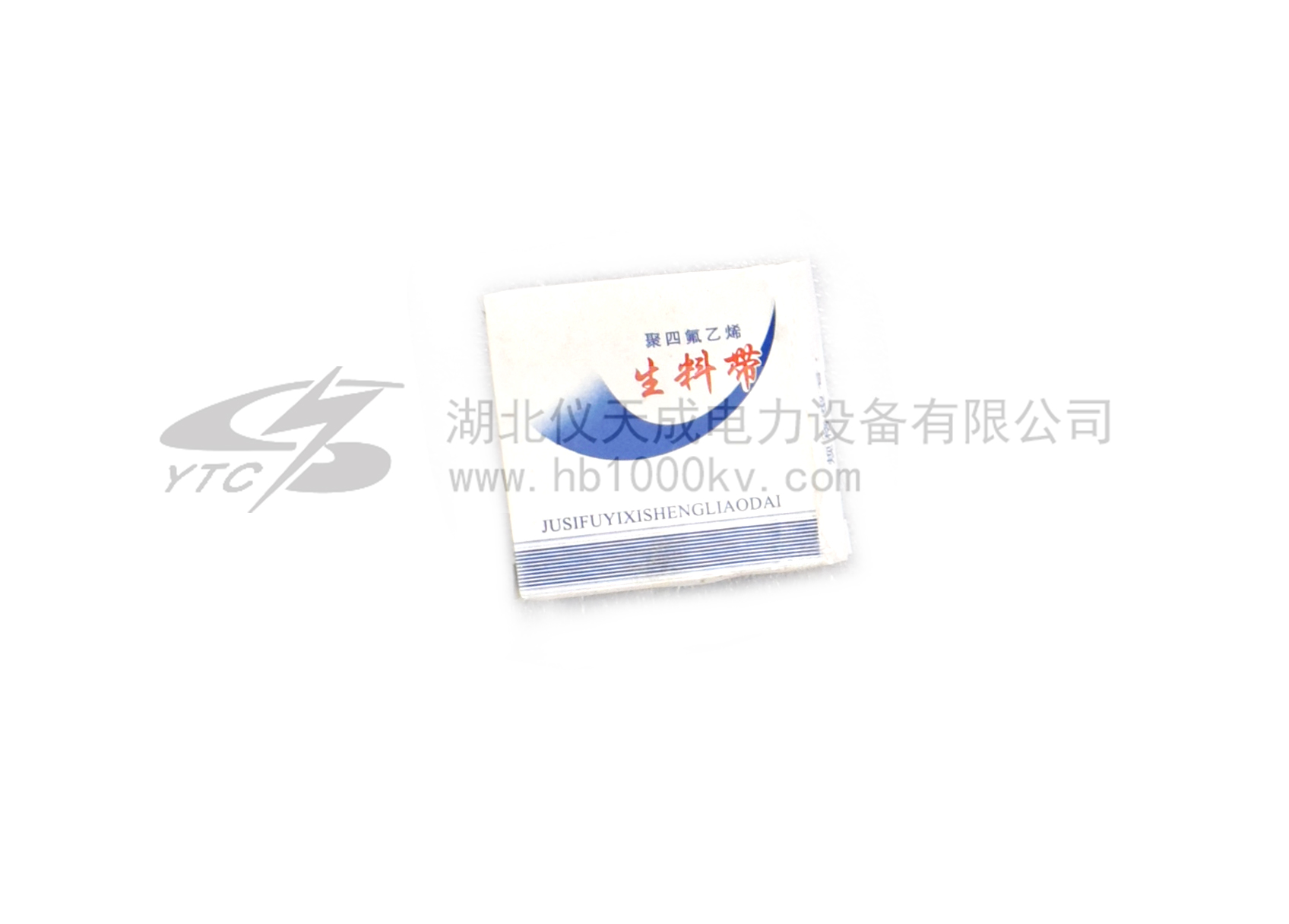

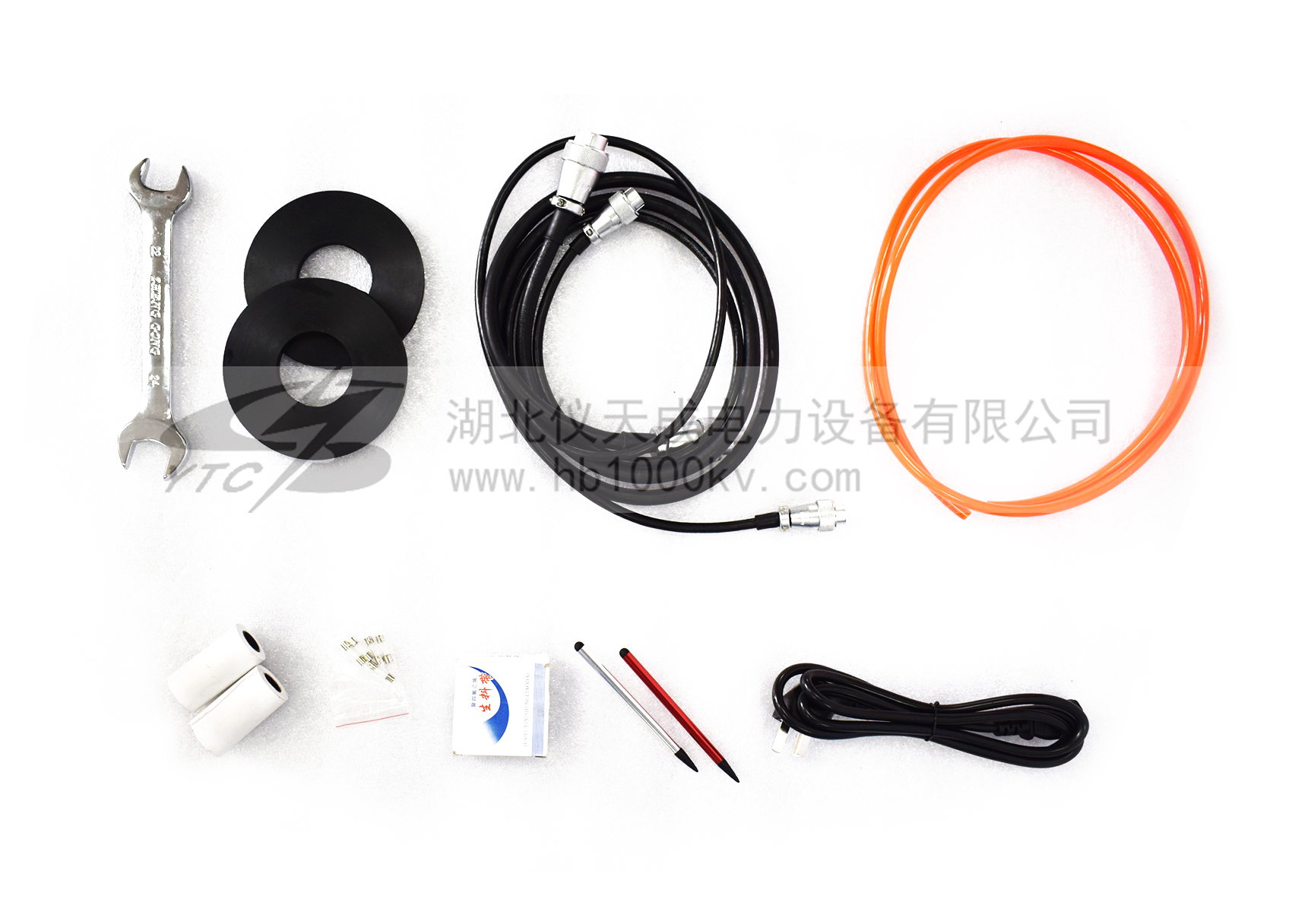

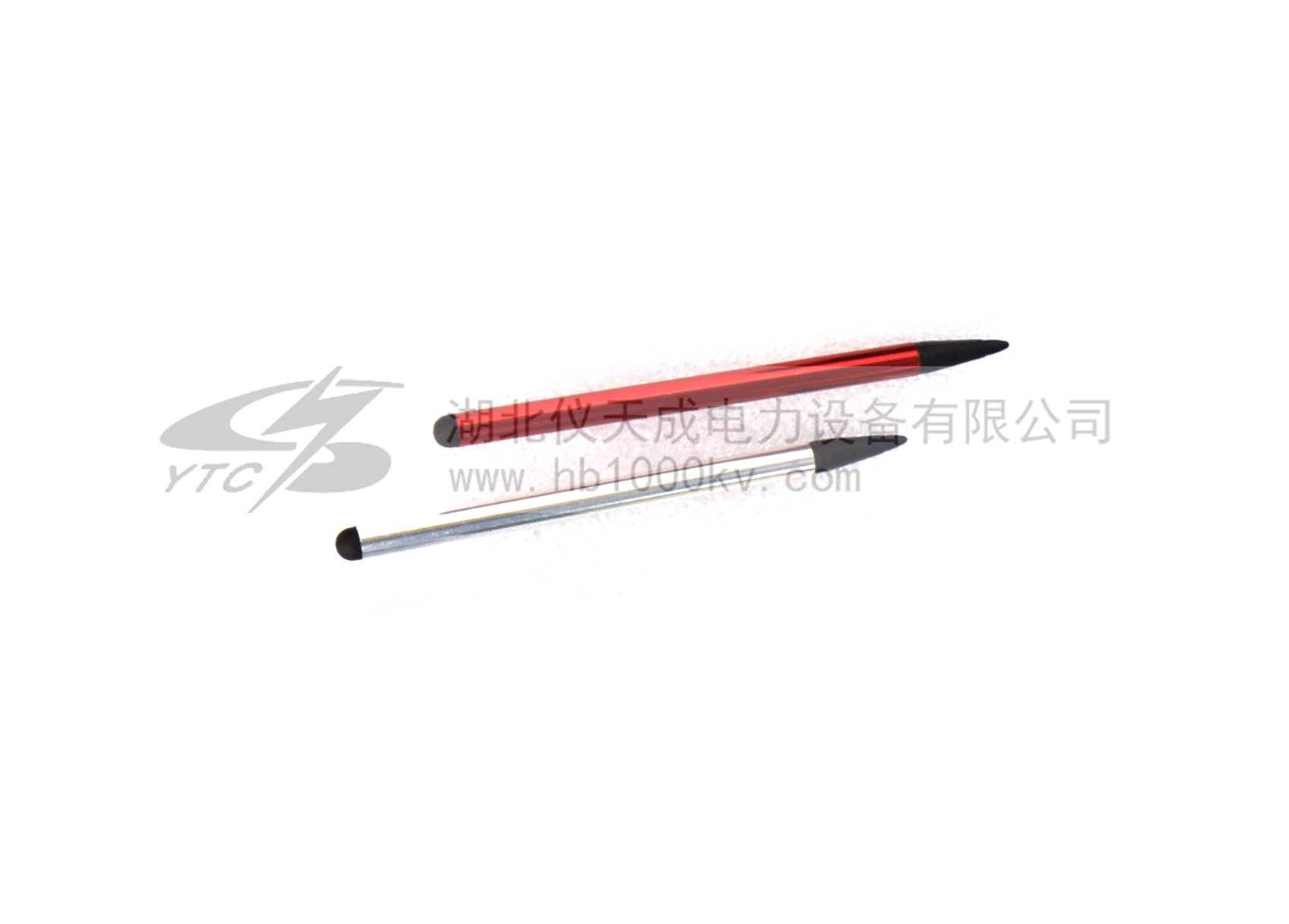

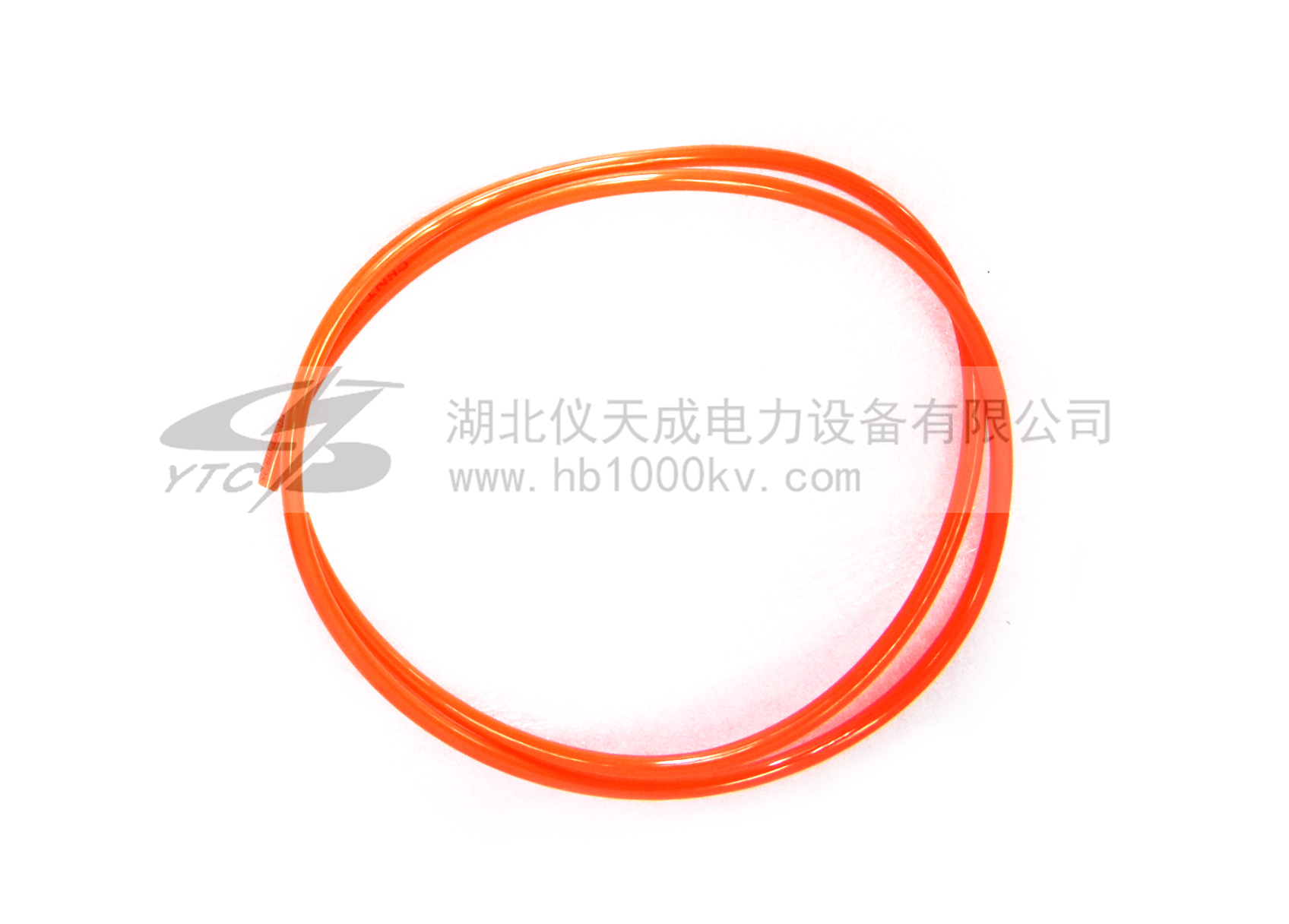

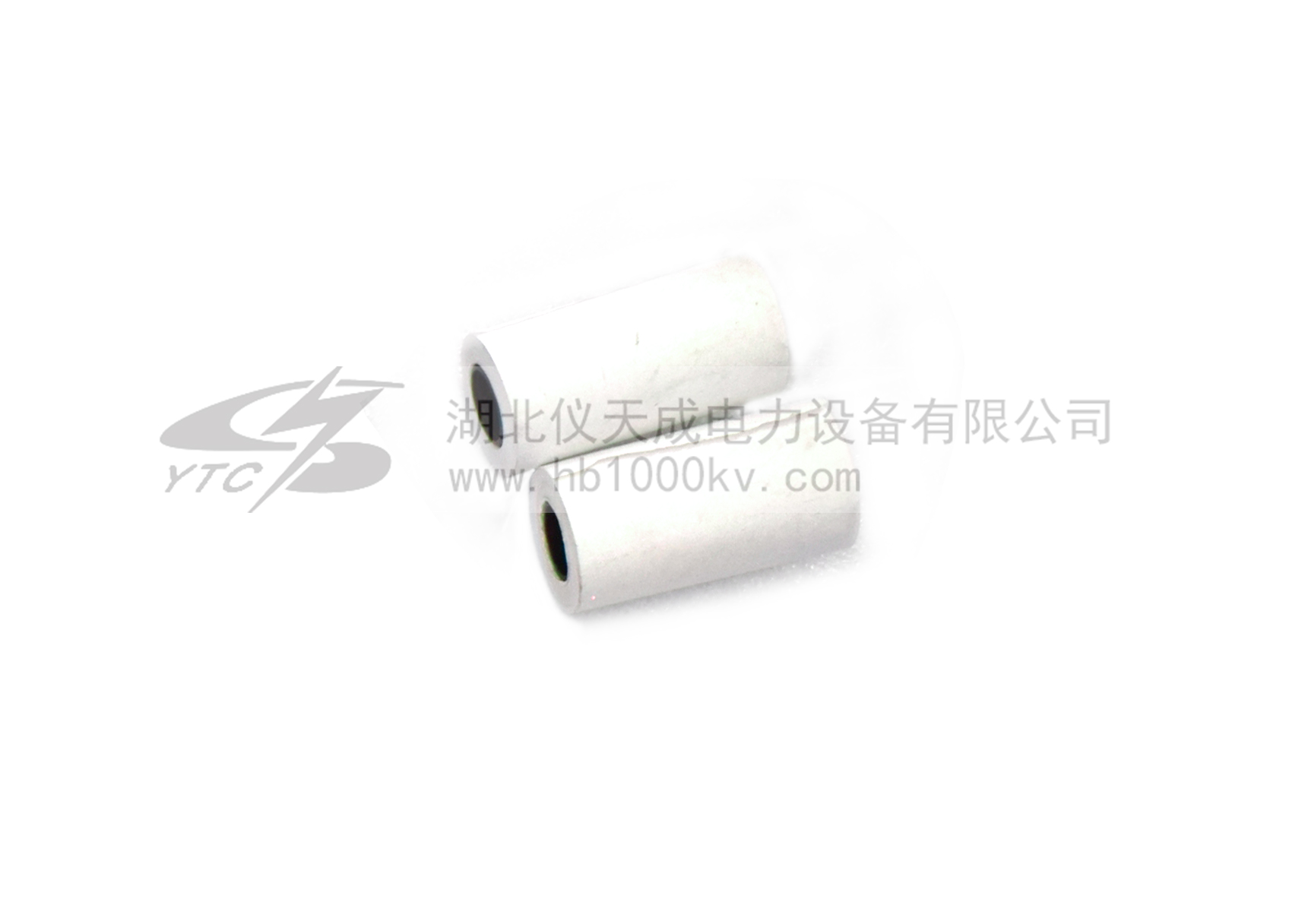

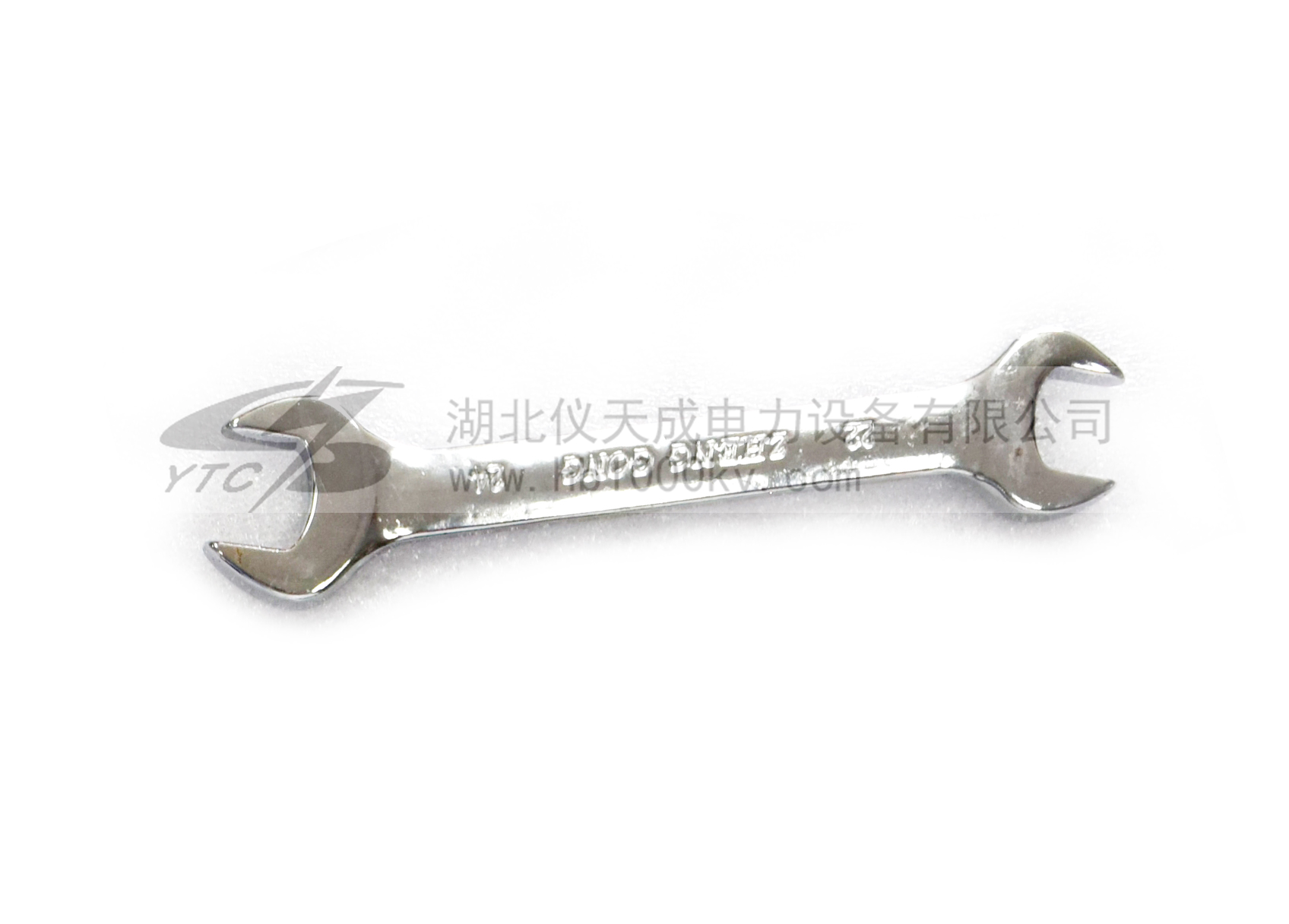

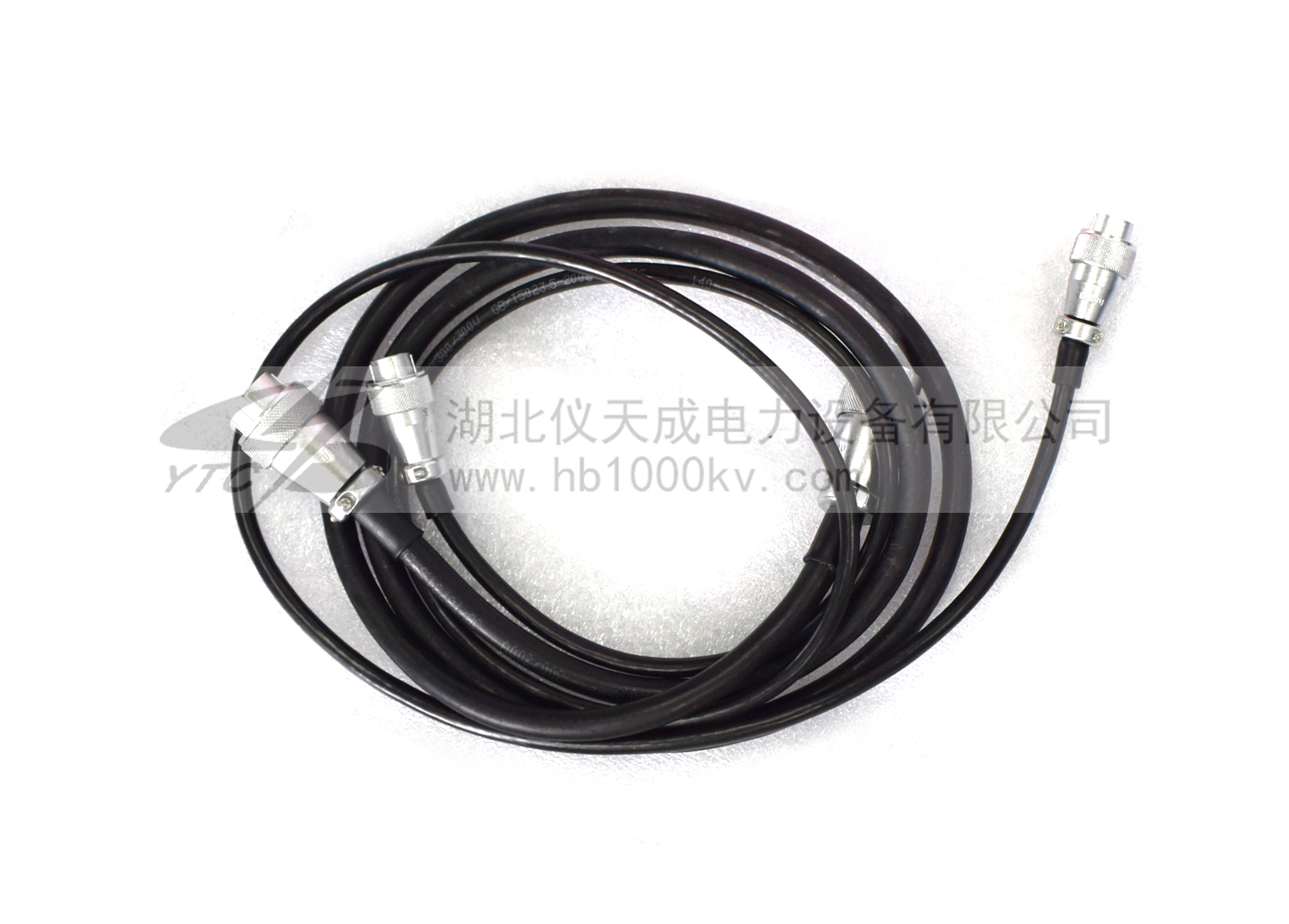

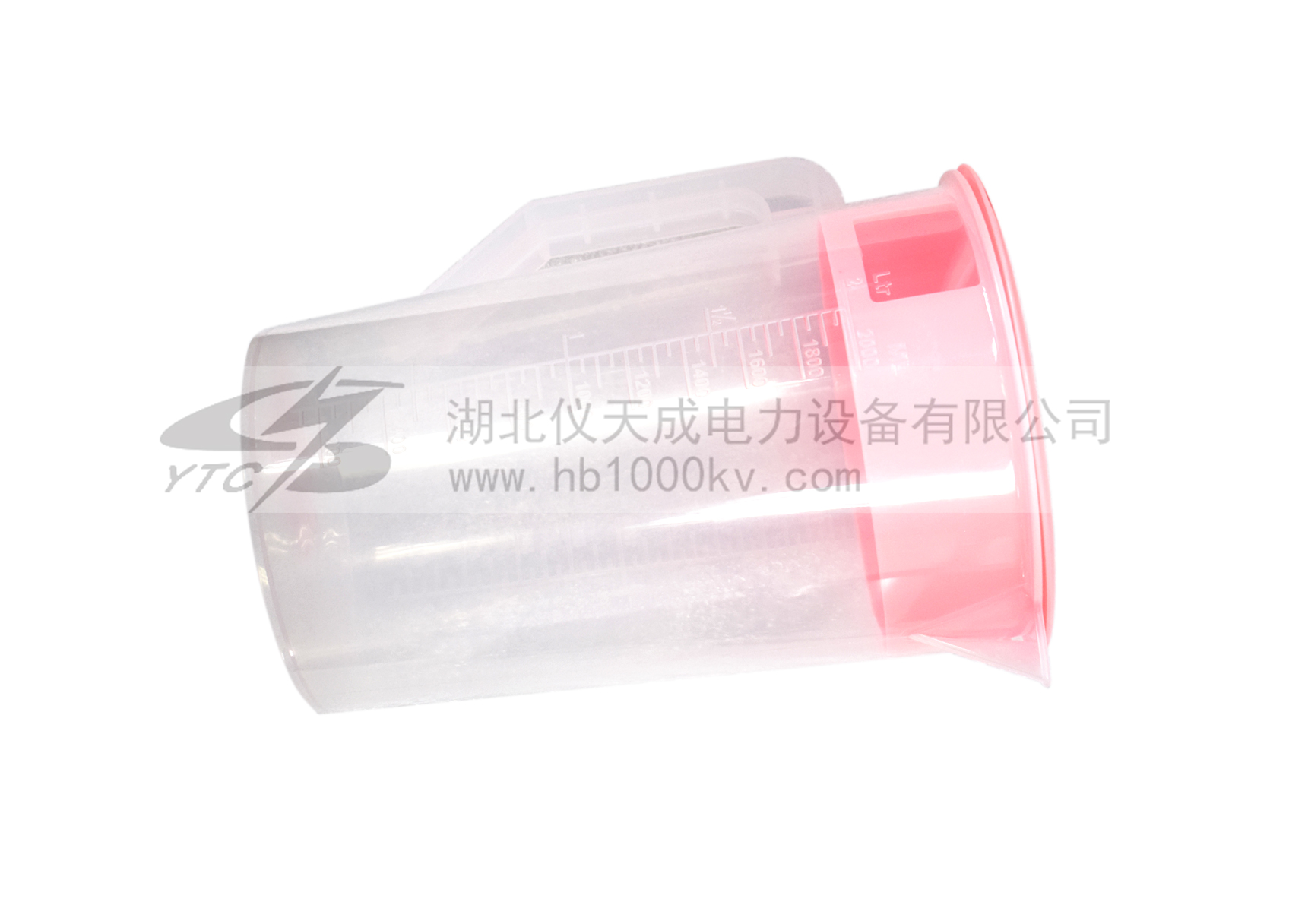

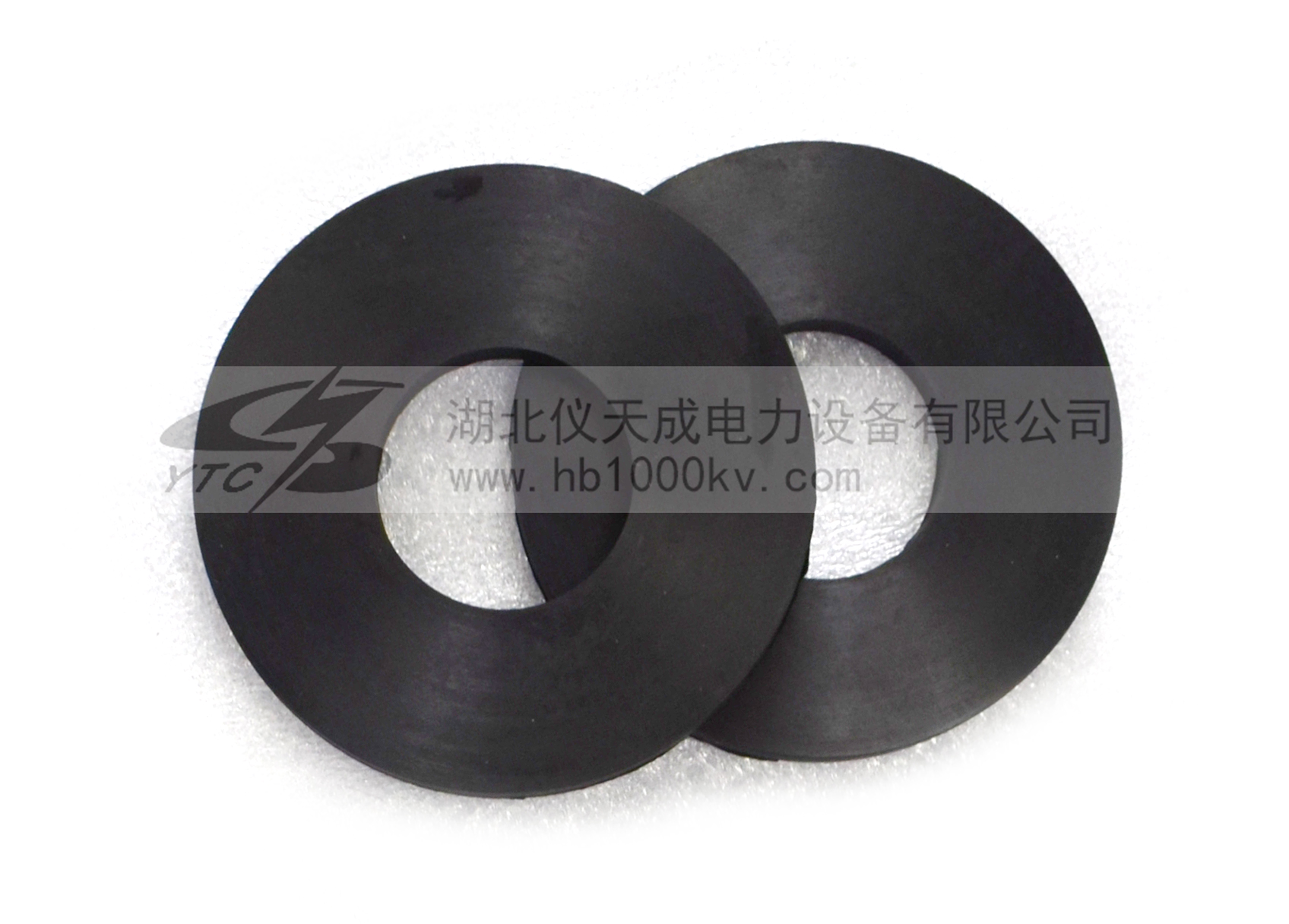

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。

湖北省計量技術研究院湖北省計量技術研究院  武漢省計量測試檢定研究所武漢省計量測試檢定研究所 中國計量科學研究院中國計量科學研究院
