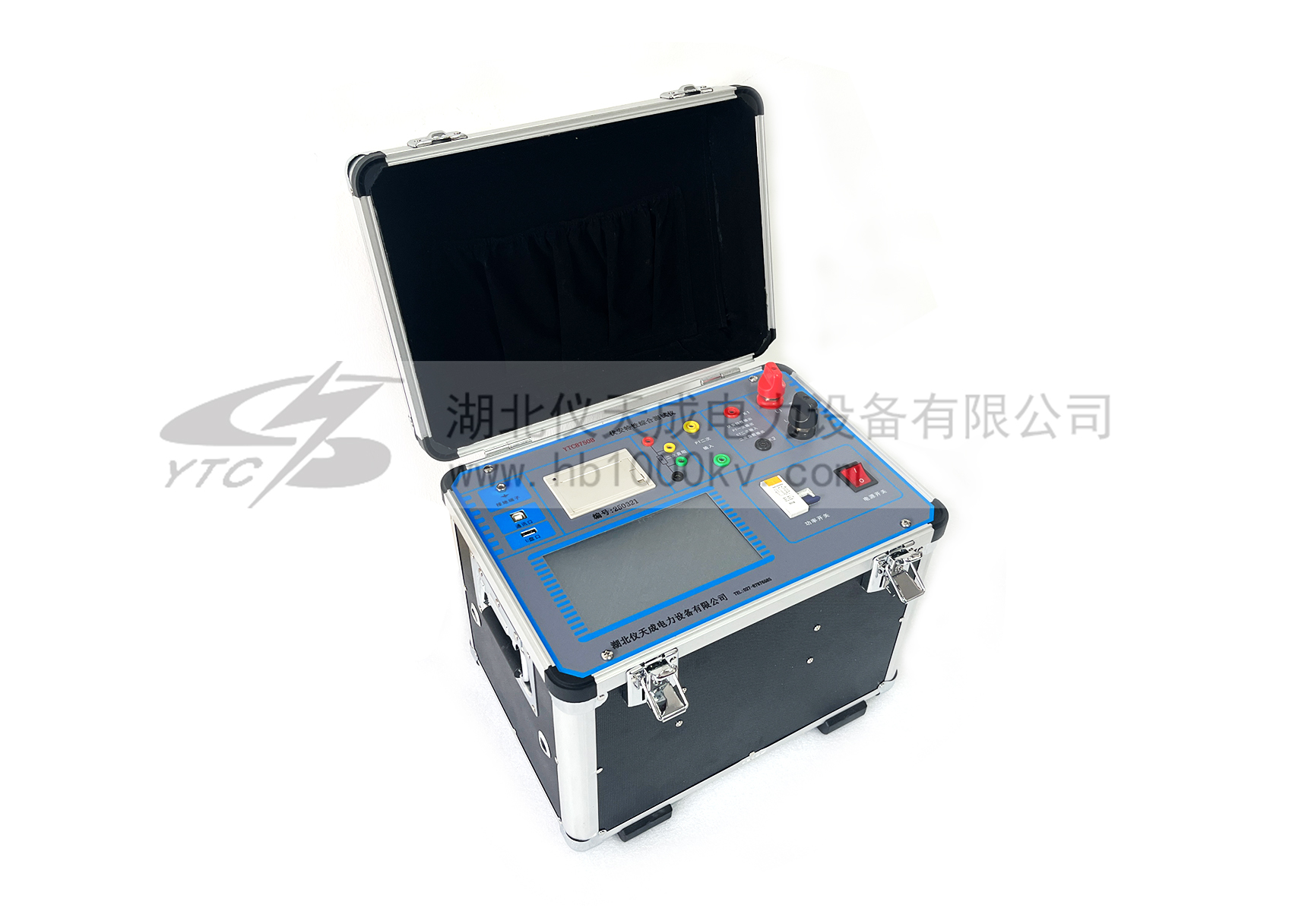

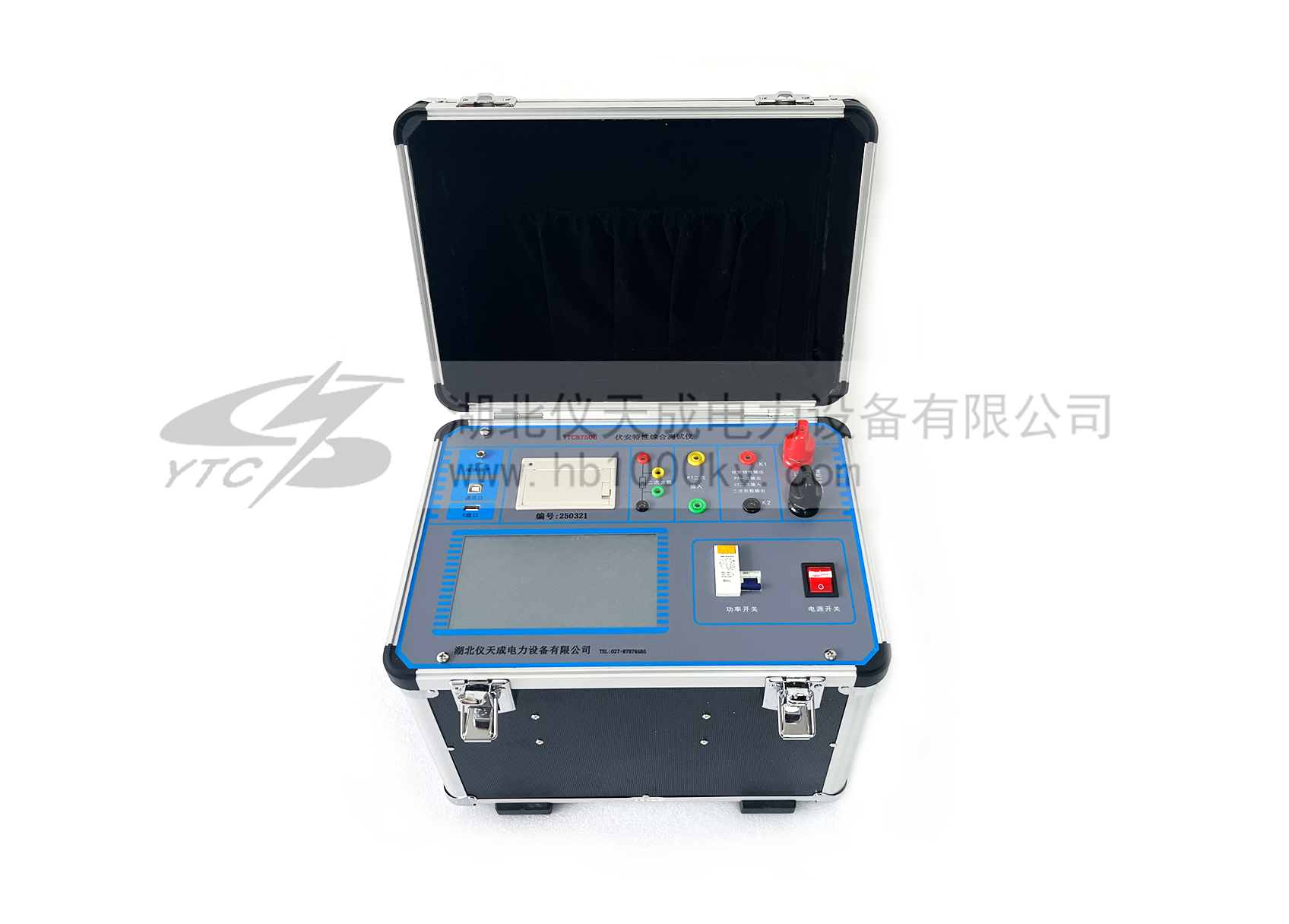

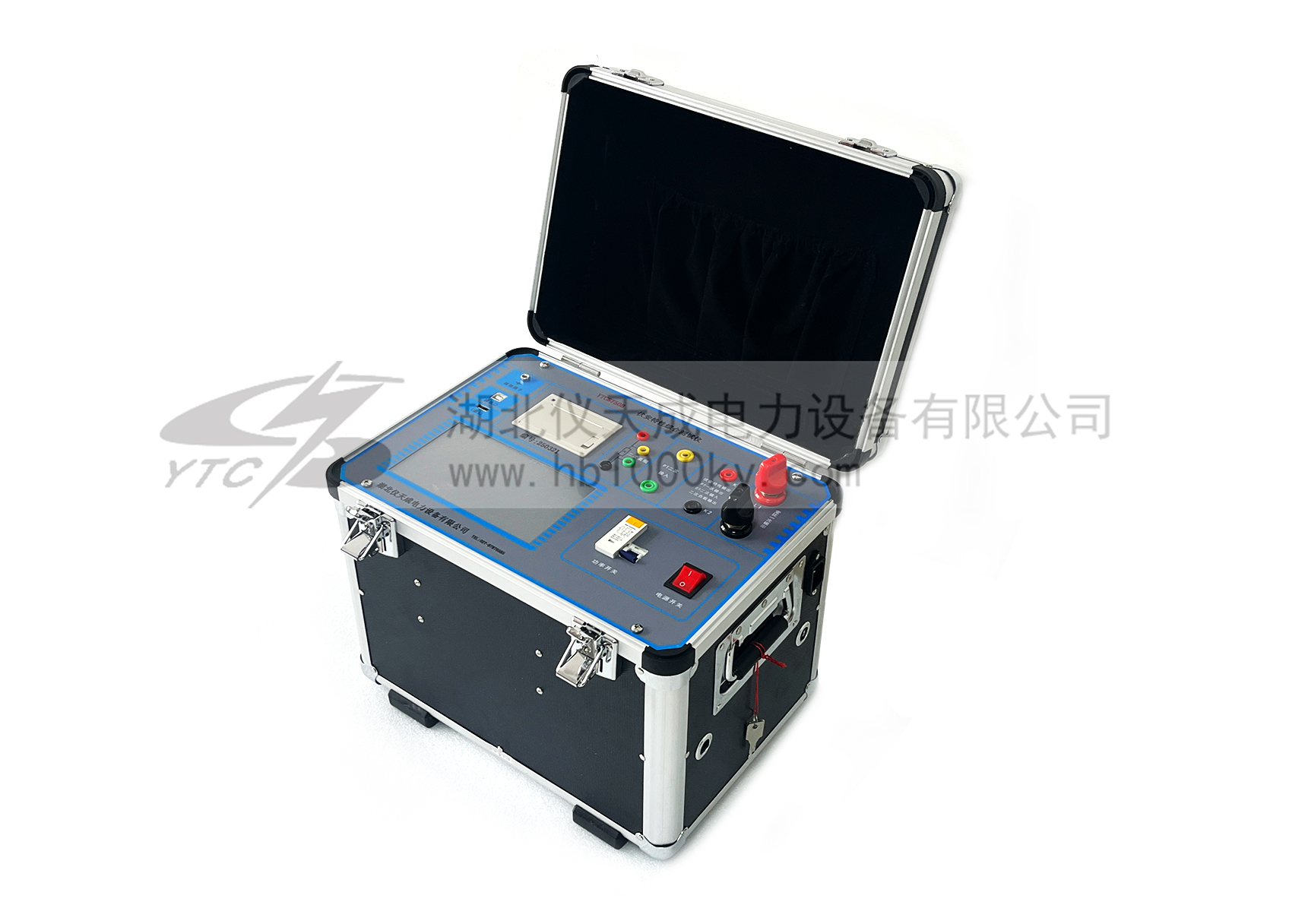

YTC8750B互感器綜合特性測試儀

        YTC8750B互感器綜合特性測試儀可以完成的試驗包括: CT伏安特性試驗、PT伏安特性試驗,CT極性試驗、PT極性試驗,CT變比極性試驗和PT變比極性試驗,自動計算CT的任意點誤差曲線等結果參數。
       - 支持CT和PT檢測
       - 自帶1000V交流電源和600A大電流源.
       - 無需外接其它輔助設備,單機即可完成所有檢測項目.
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC8750B互感器綜合特性測試儀可以完成的試驗包括: CT伏安特性試驗、PT伏安特性試驗,CT極性試驗、PT極性試驗,CT變比極性試驗和PT變比極性試驗,自動計算CT的任意點誤差曲線等結果參數。

產品特點:
1、全自動型測試儀:僅需進行簡單的數字設定:設定測試電壓、電流裝置將自動從零逐步升壓。測試全過程自動記錄數據,并自動地將伏安特性曲線描繪并顯示出來,省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
快捷、簡單、準確、方便。
2、功能強大:可測試CT/PT的:“伏安特性”,“5%、10%和15%誤差曲線”,“變比、極性”,“二次直阻”及“二次負載”,“二次回路”,“二次耐壓”,退磁功能。內設功能狀態說明,無需說明書,極易操作、掌握。
3、輸出電壓高、容量大:伏安特性試驗:220V單機輸出電壓高達1000V.變比測試:電流輸出高達600A。設備電源輸出全部為真實電壓和電流值,并且波形為標準正弦波,頻率為50-60Hz;能夠有效模擬互感器的真實狀態,符合相關檢修規定。 調壓分辨率可以達到0.15V。

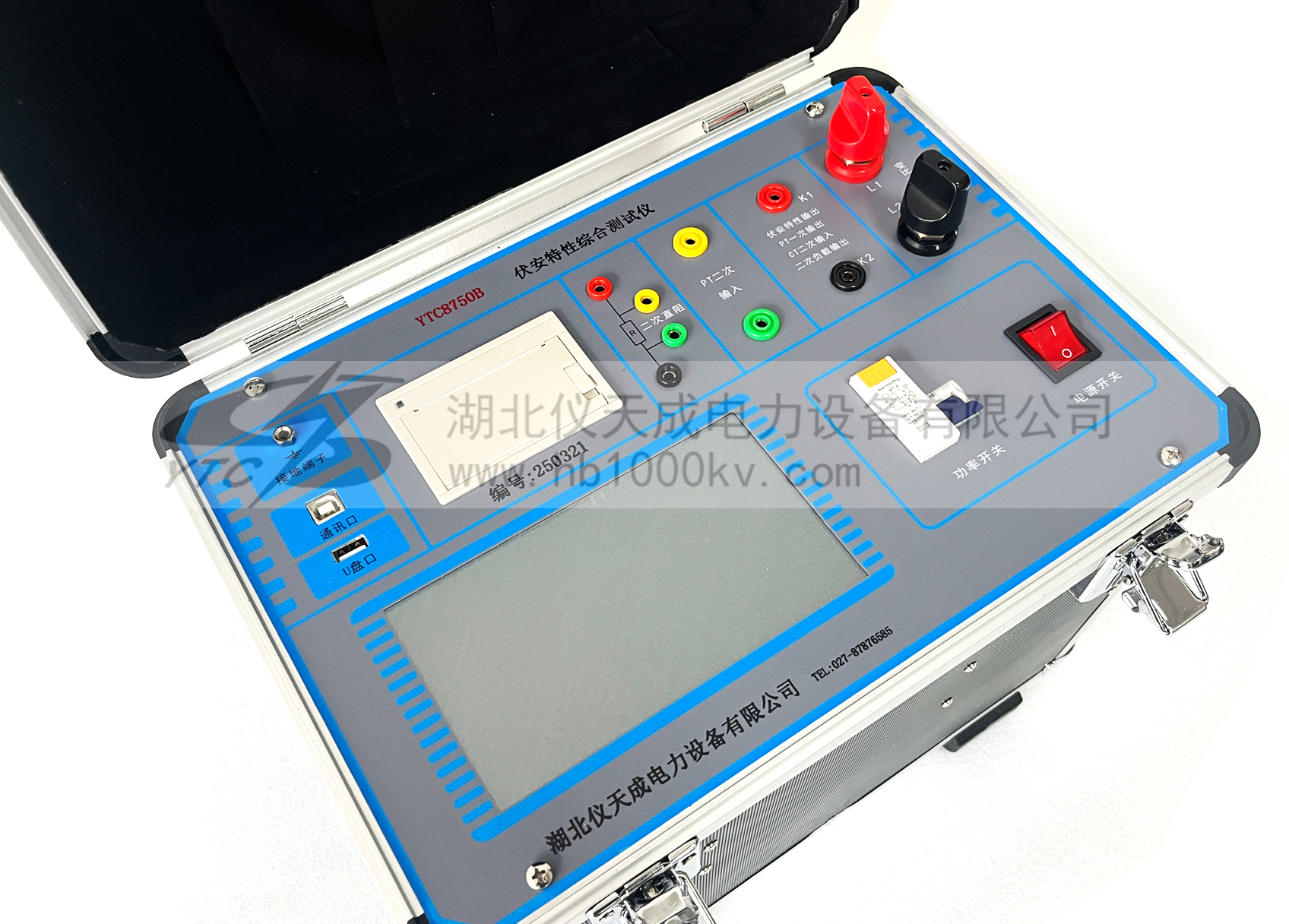

4、屏幕全漢化圖形界面 、旋轉鼠標操作:測試時直接顯示伏安曲線圖,坐標自動縮放,清晰美觀,直觀方便。
面板自帶打印機,可隨時打印曲線圖及測試數據。操作采用光電旋轉鼠標進行。取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單,只需左旋、右旋、點擊,便可完成所有操作。
5、附加功能多:
5.1、帶有大容量存儲器,可存儲2000組測試數據,數據掉電也不會(huì )丟失;
5.2、具有完善的數據查詢、瀏覽、打印、清空等功能。
5.3、拐點自動計算功能,試驗數據篩選打印功能。
5.4、背光軟件調整功能;自帶日期/時間功能。
5.5、帶有RS232通信接口,可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
5.6、帶有U盤接口,可通過接口將數據上傳至電腦保存、顯示編輯、打印。
5.7、單機一體化,重量輕,僅重20Kg,方便攜帶,便于流動試驗。

注:可根據客戶要求增減測試功能定制


產品別稱:互感器綜合測試儀、互感器測試儀、伏安特性綜合測試儀、伏安特性變比極性綜合測試儀、伏安特性綜合測試儀、互感器伏安特性測試儀、互感器伏安變比極性綜合測試儀。

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

  輸入電壓 輸出電壓 輸出最大電流 功 率 測量精度
CT伏安輸出 220V 0—1000V 15A 3KVA < 0.5%
PT伏安輸出 220V 0—330V   3KVA < 0.5%
CT變比輸出 220V 0-8V 0—600A ――― < 0.5%
PT變比輸出 220V 0—1000V ――― ――― < 0.5%
CT 變比測量 比值顯示:999.9K:5/1 < 0.5%
PT 變比測量 比值顯示:999.9K:100、150、100/3、100/√3 < 0.5%
直阻測量 測量阻值:0-20Ω < 0.5%
二次通流 電流:0-200A   時間:5分鐘
二次耐壓 電壓:0-1000V  時間:5分鐘
工作溫度 -10~55℃
工作電壓 AC220V(±20%)50HZ
測試儀主機體積 350×240×270
主機重量 20Kg

應用領域 APPLICATION FIELD

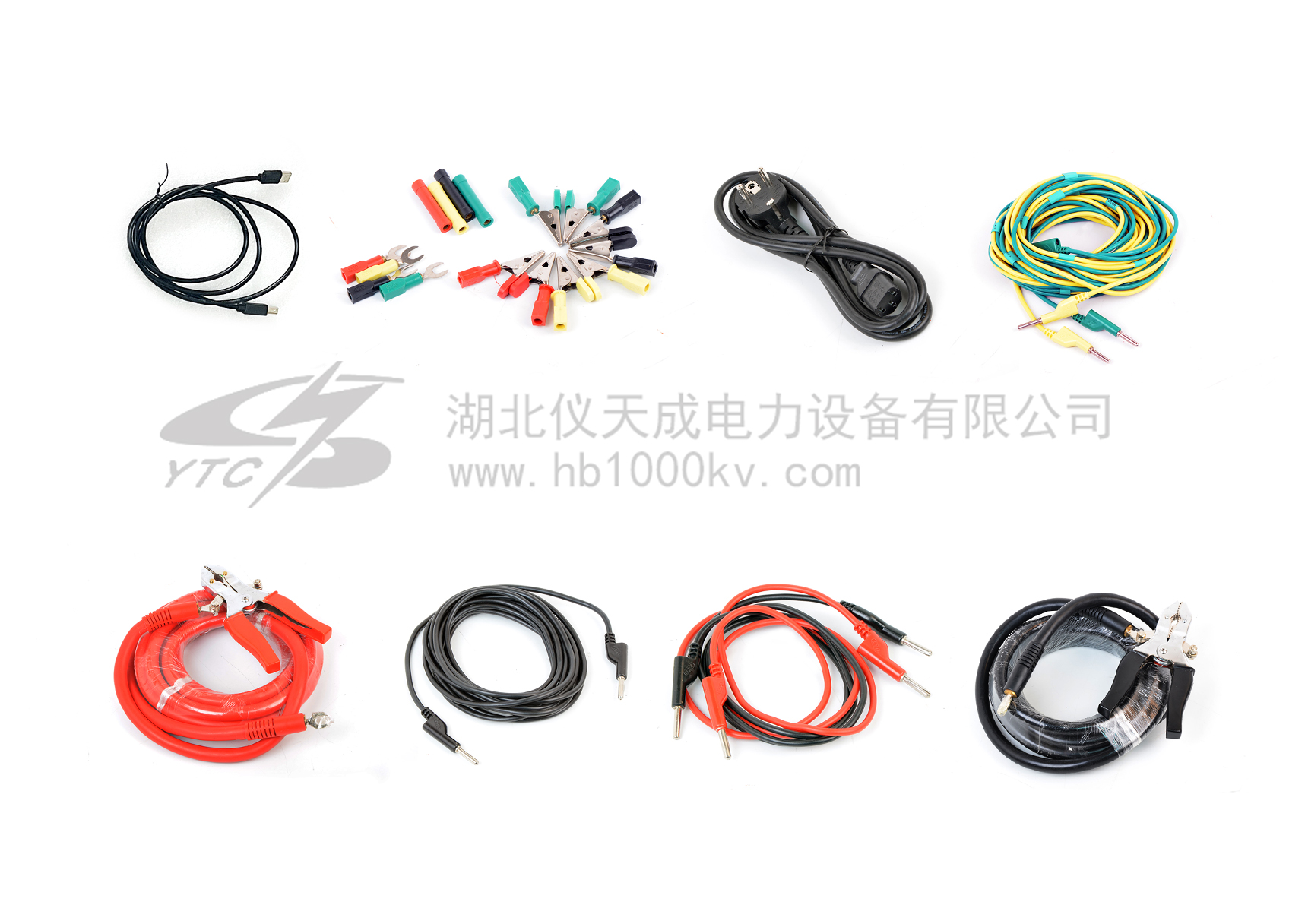

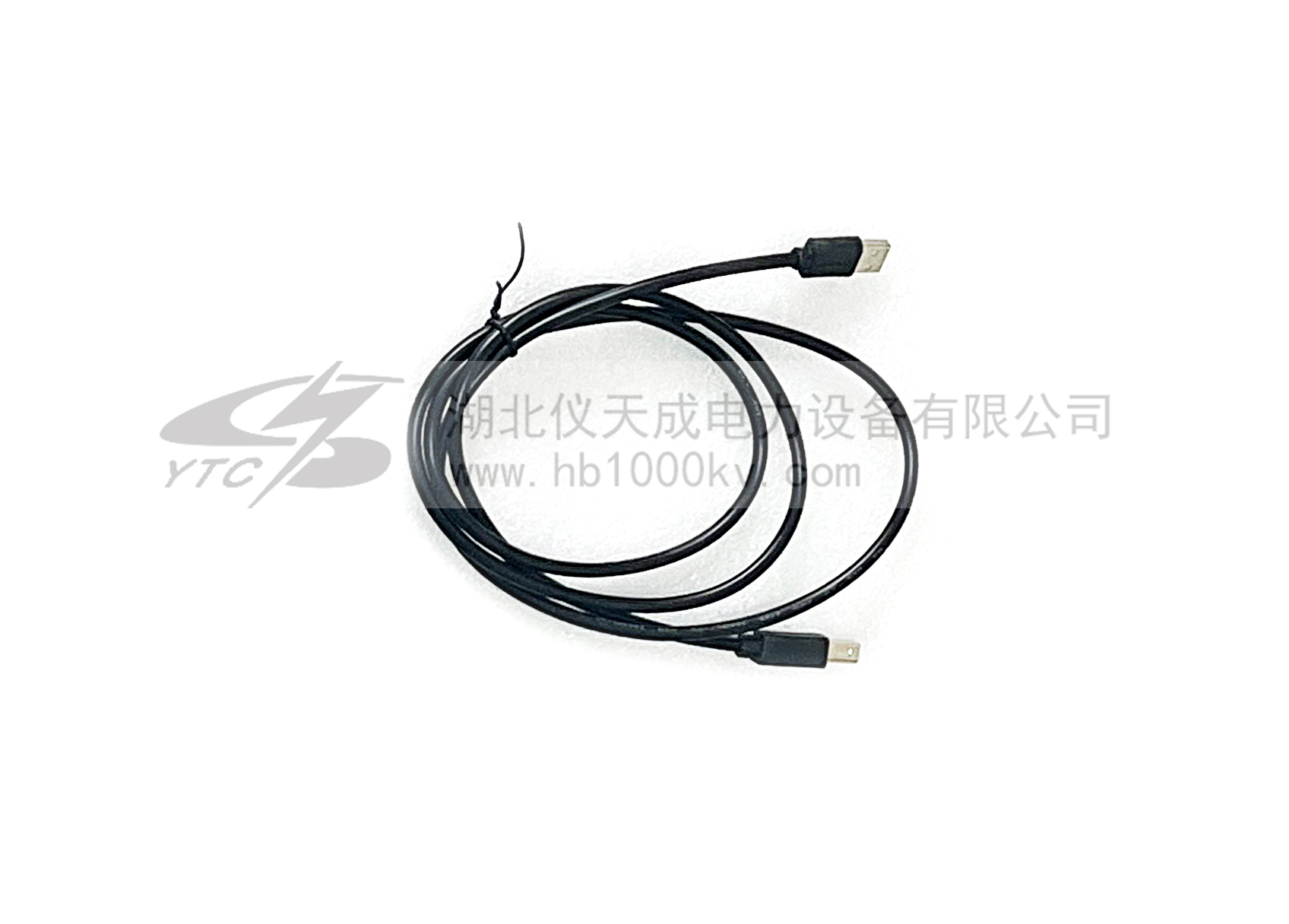

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
