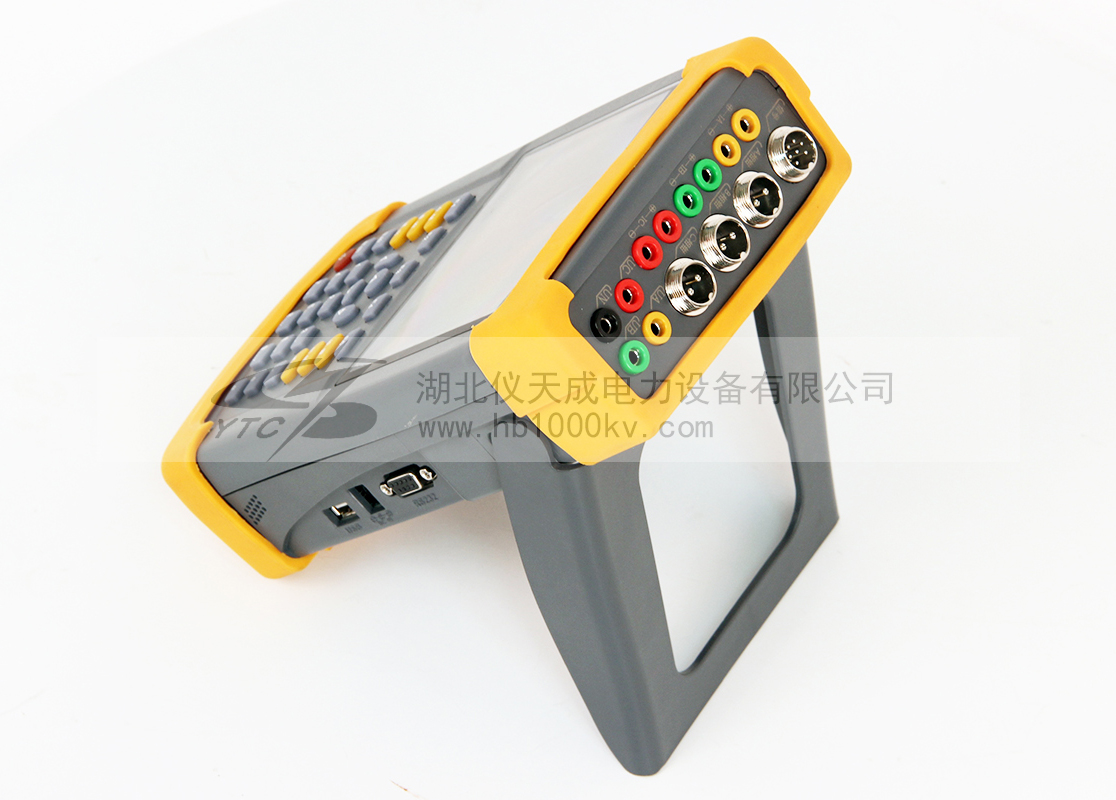

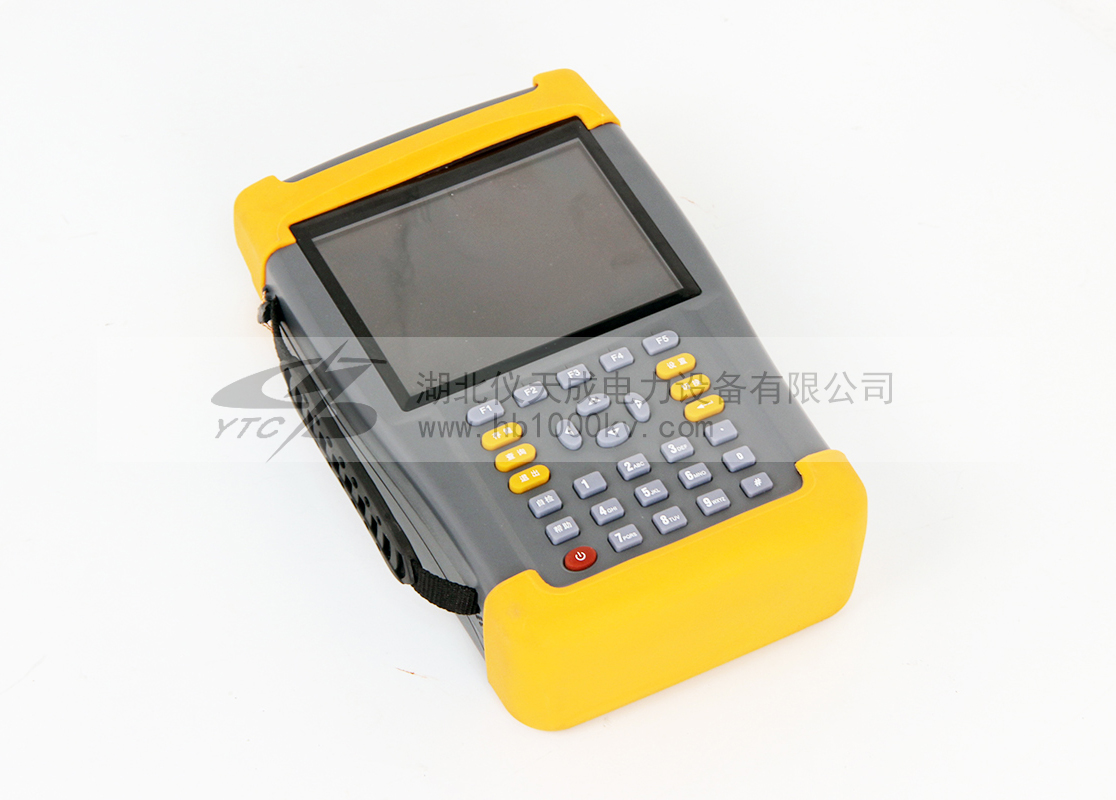

YTC2089手持式三相電能表現場校驗儀

        YTC2089手持式多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器,使儀器對各種參量的測量精度很高。配有鉗形電流互感器,使得現場接線簡便,無需斷開電流回路即可直接接入。


提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
        YTC2089手持式多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器,使儀器對各種參量的測量精度很高,同時配有鉗形電流互感器,使得現場接線簡便,無需斷開電流回路即可直接接入。

產品特點:
1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題為一體的高精度測試儀器。
2、不停電、不改變計量回路、不打開計量設備情況下,在線實負荷檢測計量設備的綜合誤差。
3、準確測量電壓,電流,有功功率,無功功率,相角,功率因數,頻率等多種電參量,從而計算出測試設備回路的測量誤差。
4、可顯示被測電壓和電流的矢量圖,用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時,在三相三線接線方式時,可自動判斷48種接線方式。
5、電流回路可使用鉗形互感器進行測量,操作人員無須斷開電流回路,就可以方便、安全的進行測量。
6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。

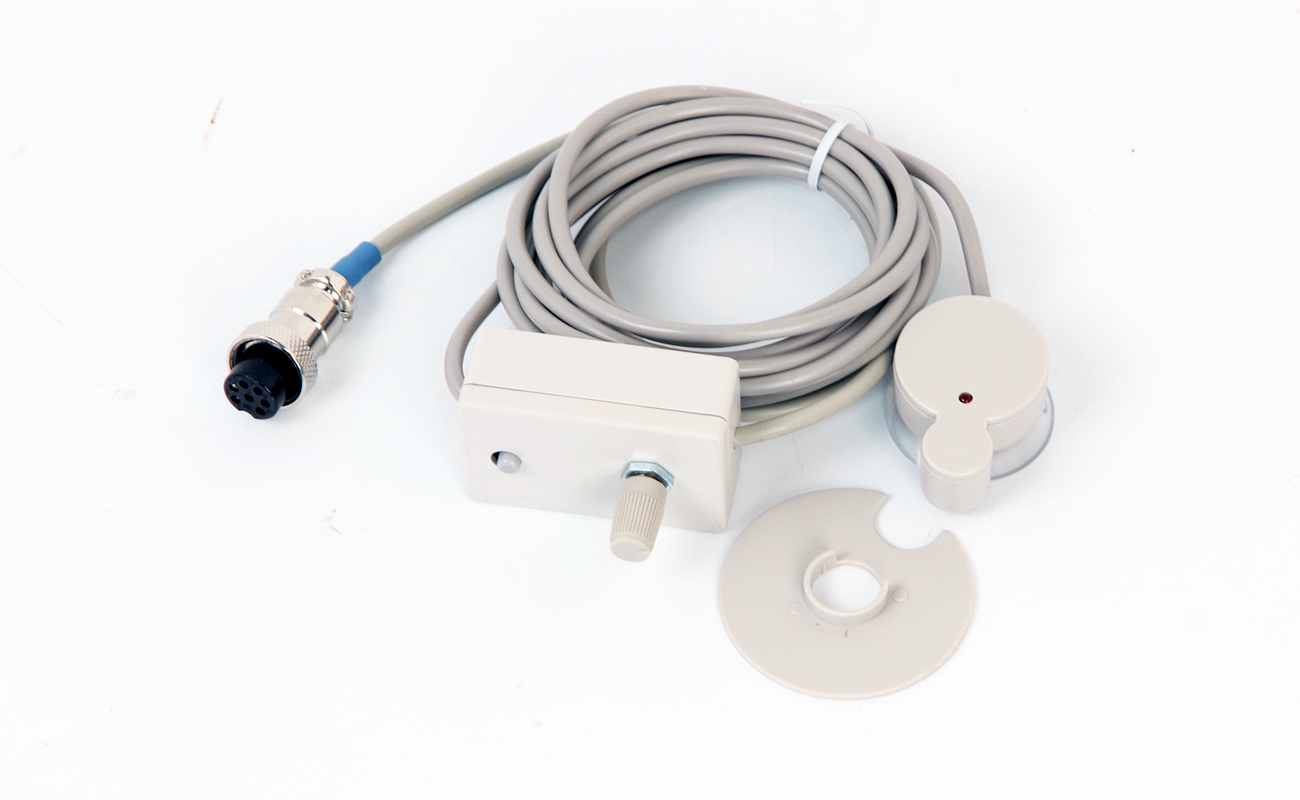

7、可采用光電、手動、脈沖等方式進行電能表校驗。
8、測量分析公用電網供到用戶端的交流電能質量,其測量分析:頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。
9、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
10、負荷波動監視:測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。
11、 電力設備調整及運行過程動態監視,幫助用戶解決電力設備調整及投運過程中出現的問題。
12、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價

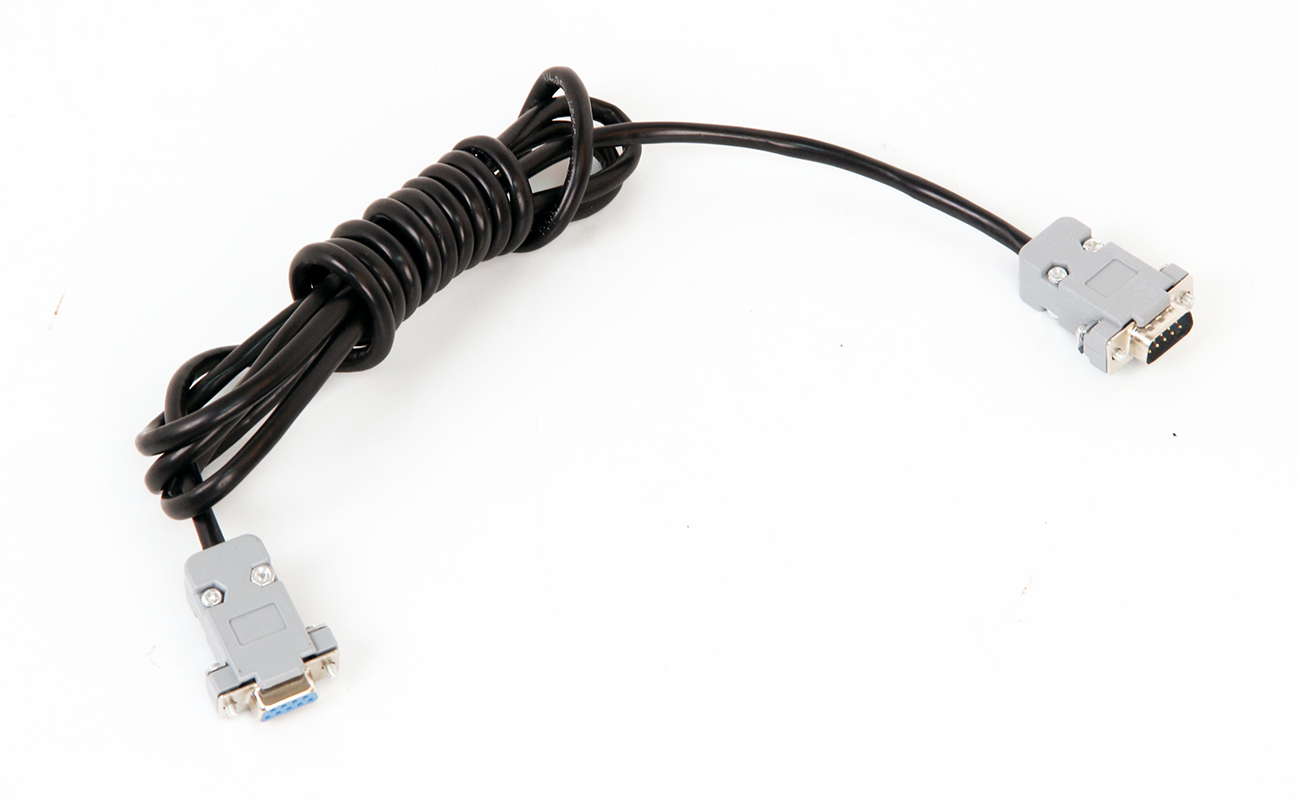

13、具備萬年歷、時鐘功能,實時顯示日期及時間??稍诂F(xiàn)場校驗的同時保存測試數據和結果,并通過串口上傳至計算機,通過后臺管理軟件(選配件)實現數據微機化管理。
14、采用大屏幕進口彩色液晶作為顯示器,中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好
15、體積小、重量輕,便于攜帶,既可用于現場測量使用,也可用做實驗室的標準計量設備。

產品別稱:手持式三相電能表現場校驗儀,三相電能表現場校驗儀,電能表現場校驗儀。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
輸入特性 電壓測量范圍 0~400V,57.7V、100V、200V、400V四檔自動切換量程

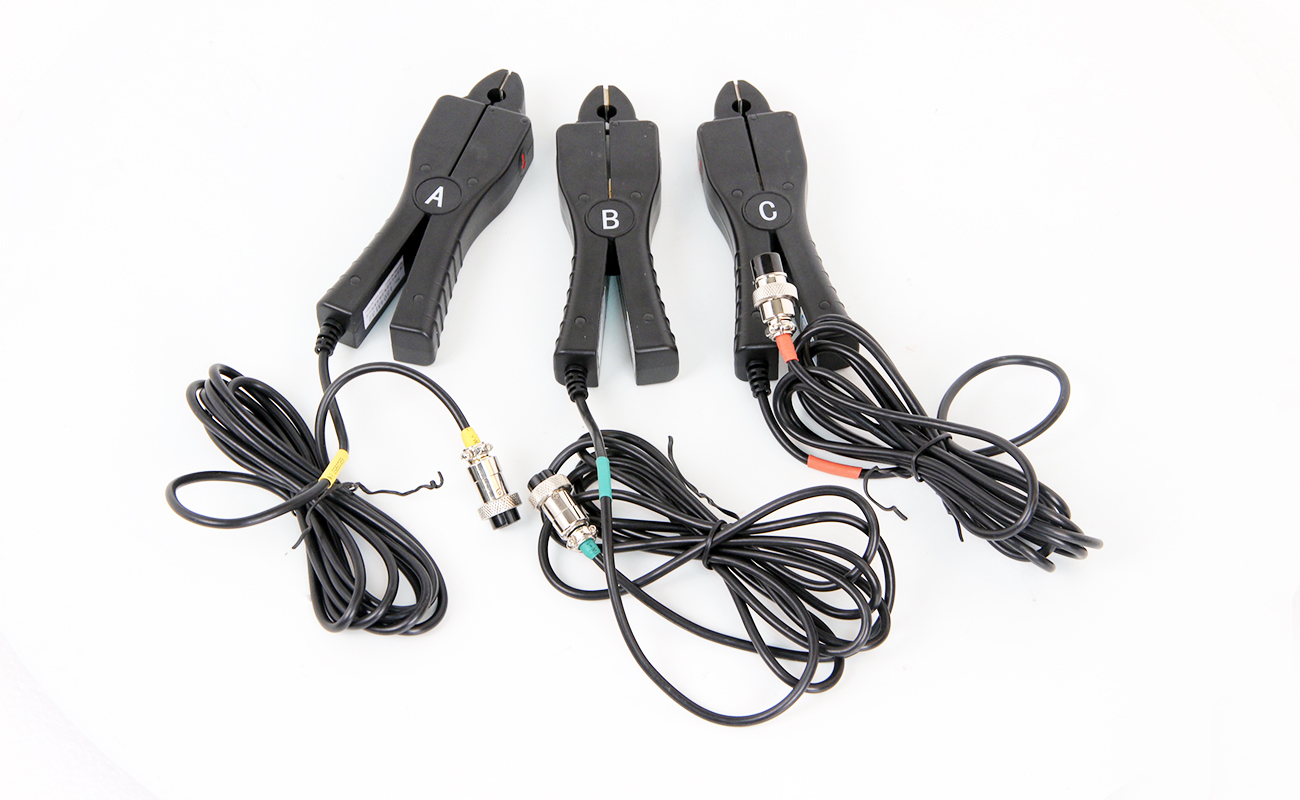

電流測量范圍 0~5A,內置互感器分為5A(CT)檔。鉗形互感器為5A(小鉗)、25A(小鉗)、100A(中鉗)、500A(中鉗)、400A(大鉗)、2000A(大鉗)六個檔位。(其中中型鉗表和大型鉗表為選配)
相角測量范圍 0~359.999°
頻率測量范圍 45~55Hz
儀器精度 電壓 ±0.05%(±0.1%)
電流 ±0.05%(±0.1%)(鉗形互感器±0.5%)
有功功率 ±0.05%(±0.1%)(鉗形互感器±0.5%)
無功功率 ±0.3%(±0.5%)(鉗形互感器±1.0%)
有功電能 ±0.05%(±0.1%)(鉗形互感器±0.5%)
無功電能 ±0.3%(±0.5%)(鉗形互感器±1.0%)
頻率 ±0.05%(±0.1%)
相位 ±0.2°
電能質量 基波電壓和電流幅值 基波電壓允許誤差≤0.5%F.S.;基波電流允許誤差≤1%F.S.
基波電壓和電流之間相位差的測量誤差 ≤0.5°
諧波電壓含有率測量誤差 ≤0.1%
諧波電流含有率測量誤差 ≤0.2%
三相電壓不平衡度誤差 ≤0.2%
工作溫度 -10℃~ +40℃
絕緣 電壓、電流輸入端對機殼的絕緣電阻≥100M?
工作電源輸入端對外殼之間承受工頻1.5KV(有效值),歷時1分鐘實驗
標準電能脈沖常數 內置互感器常數(FL) 10000 r/kW路h
鉗型互感器常數(FL) 5A 10000 r/WK路h
25A 2000 r/WK路h
100A 500 r/WK路h
500A 100 r/WK路h
400A 125 r/KW·h
2000A 25 r/KW·h
重量 2Kg
體積 25cm×16cm×6cm

應用領域 APPLICATION FIELD

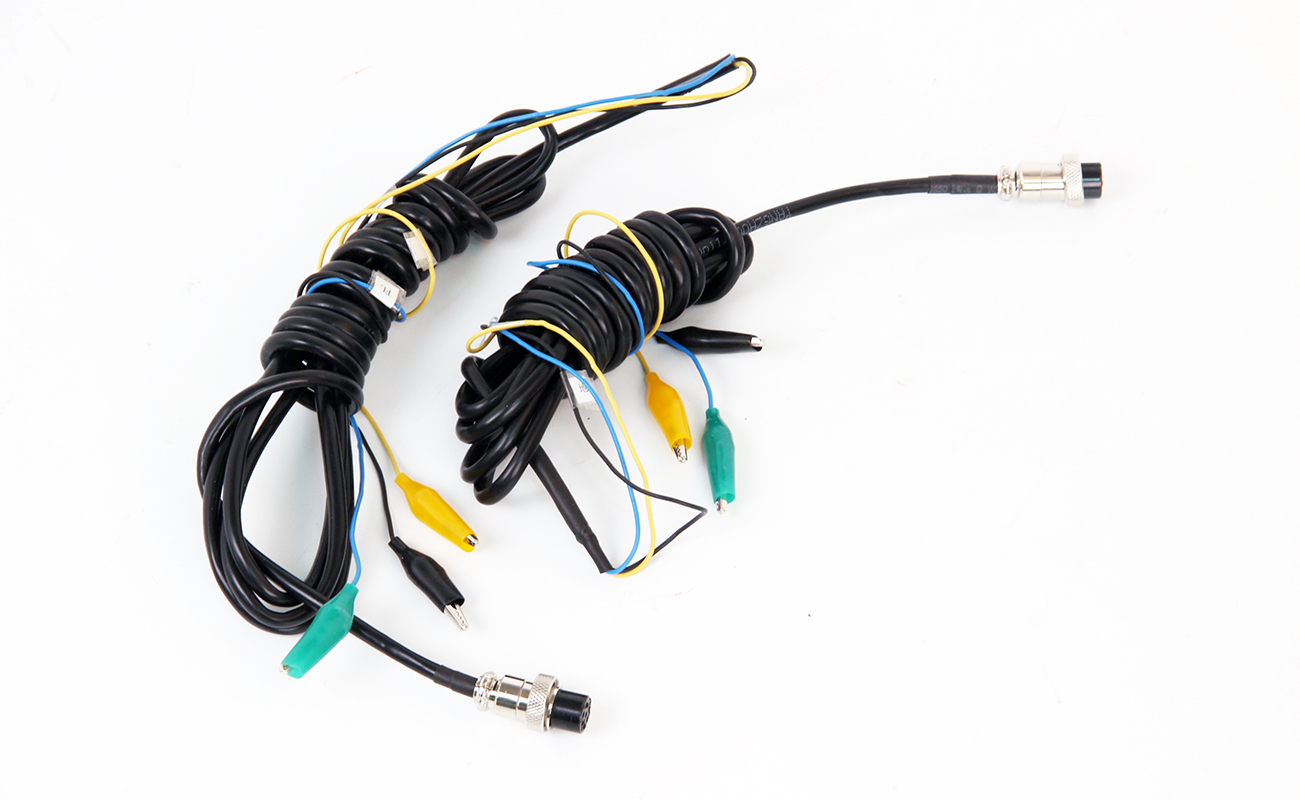

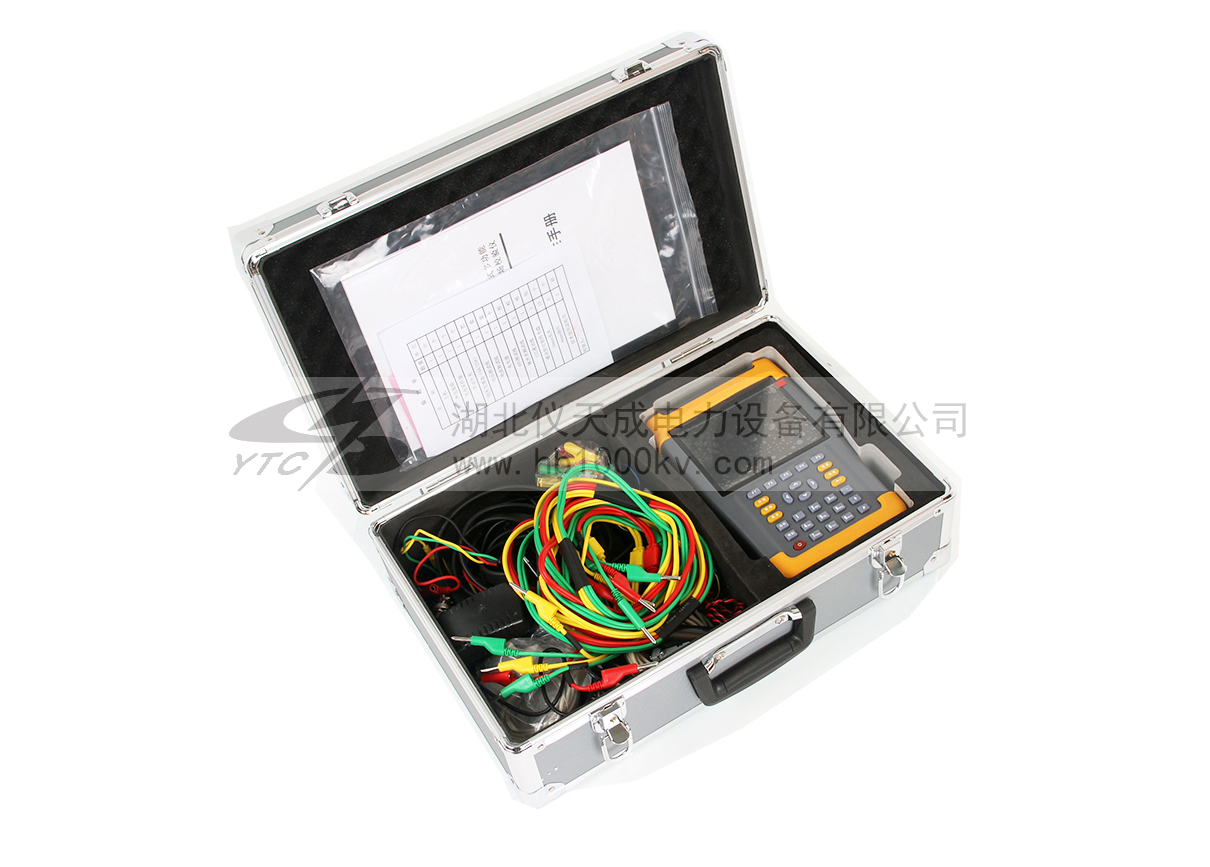

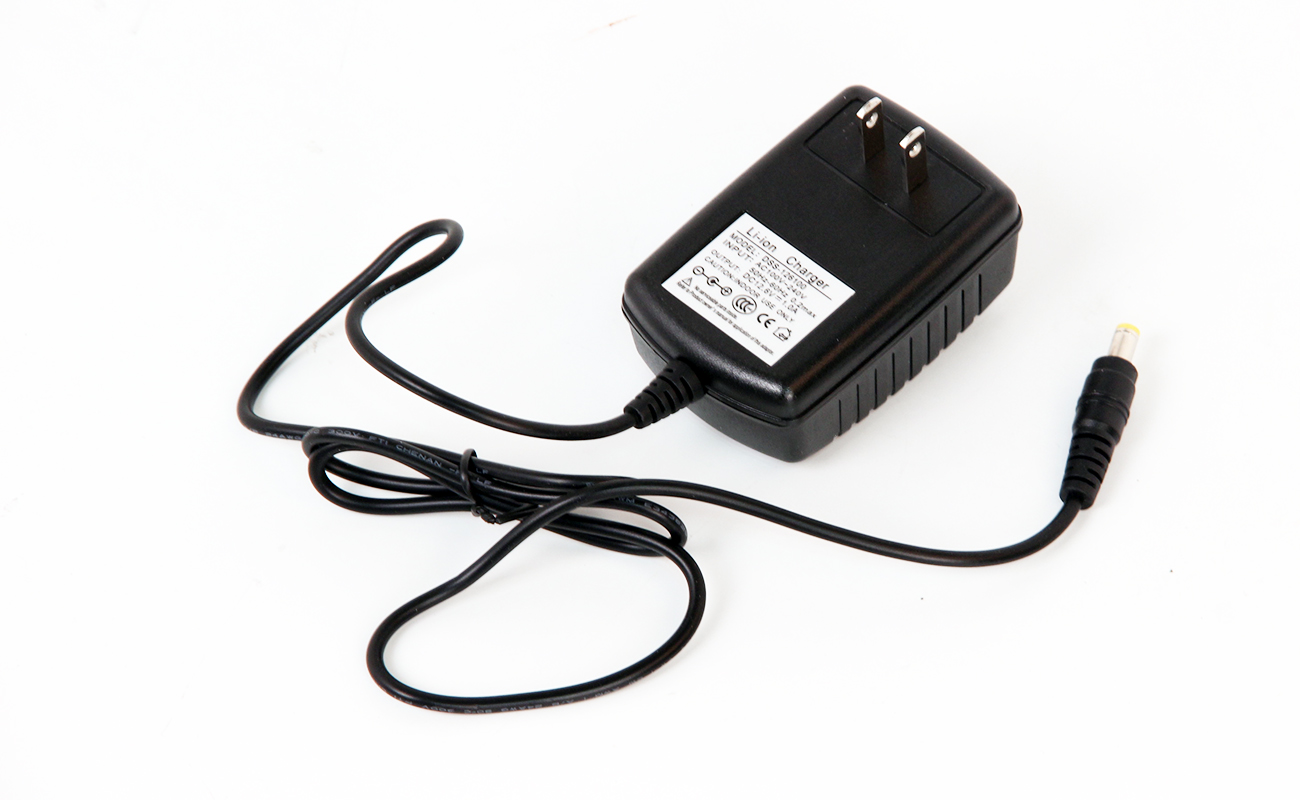

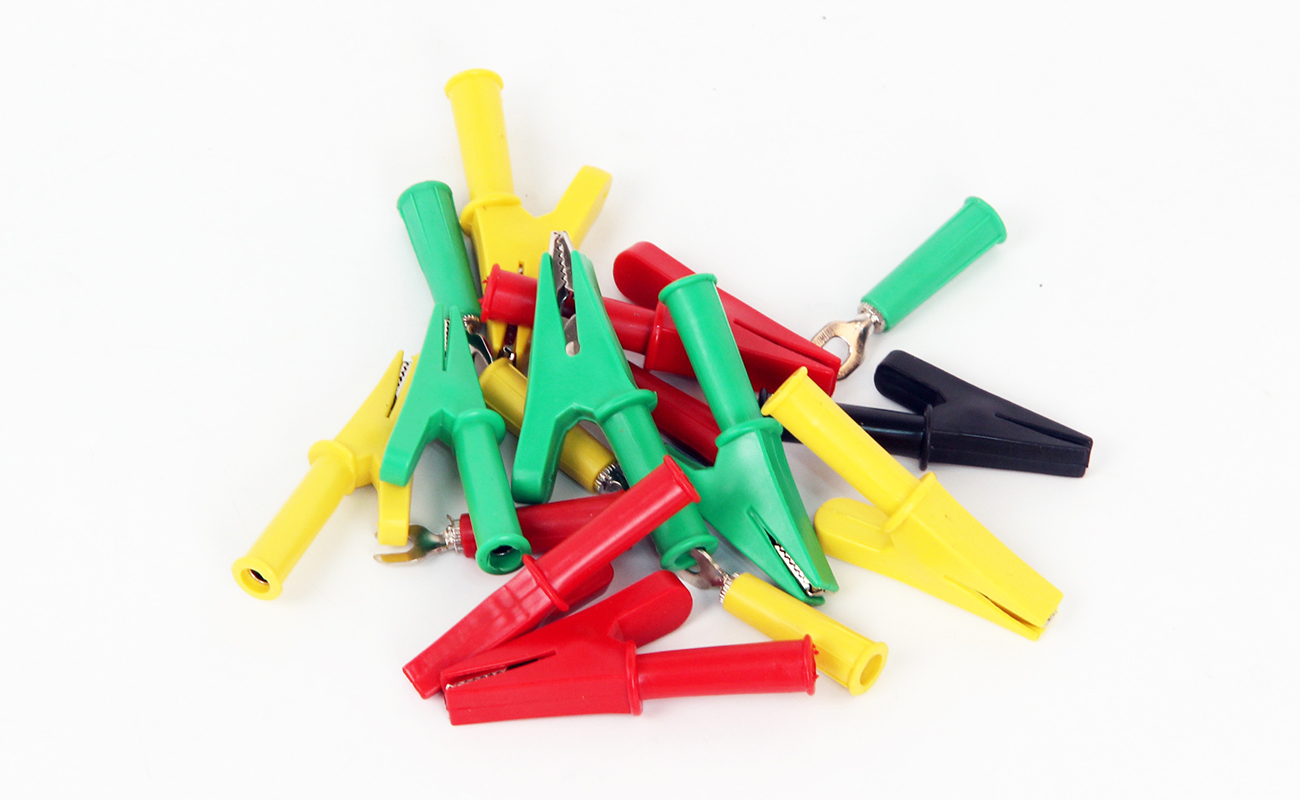

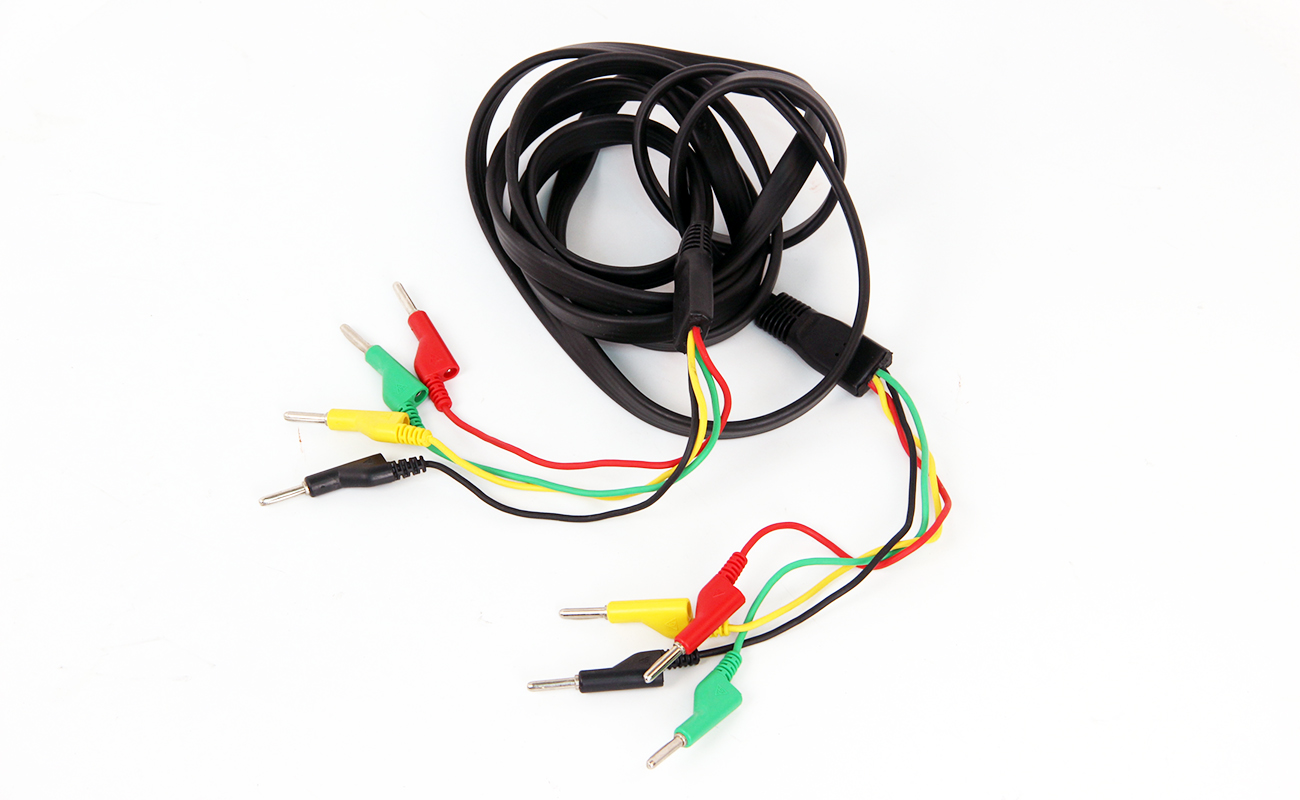

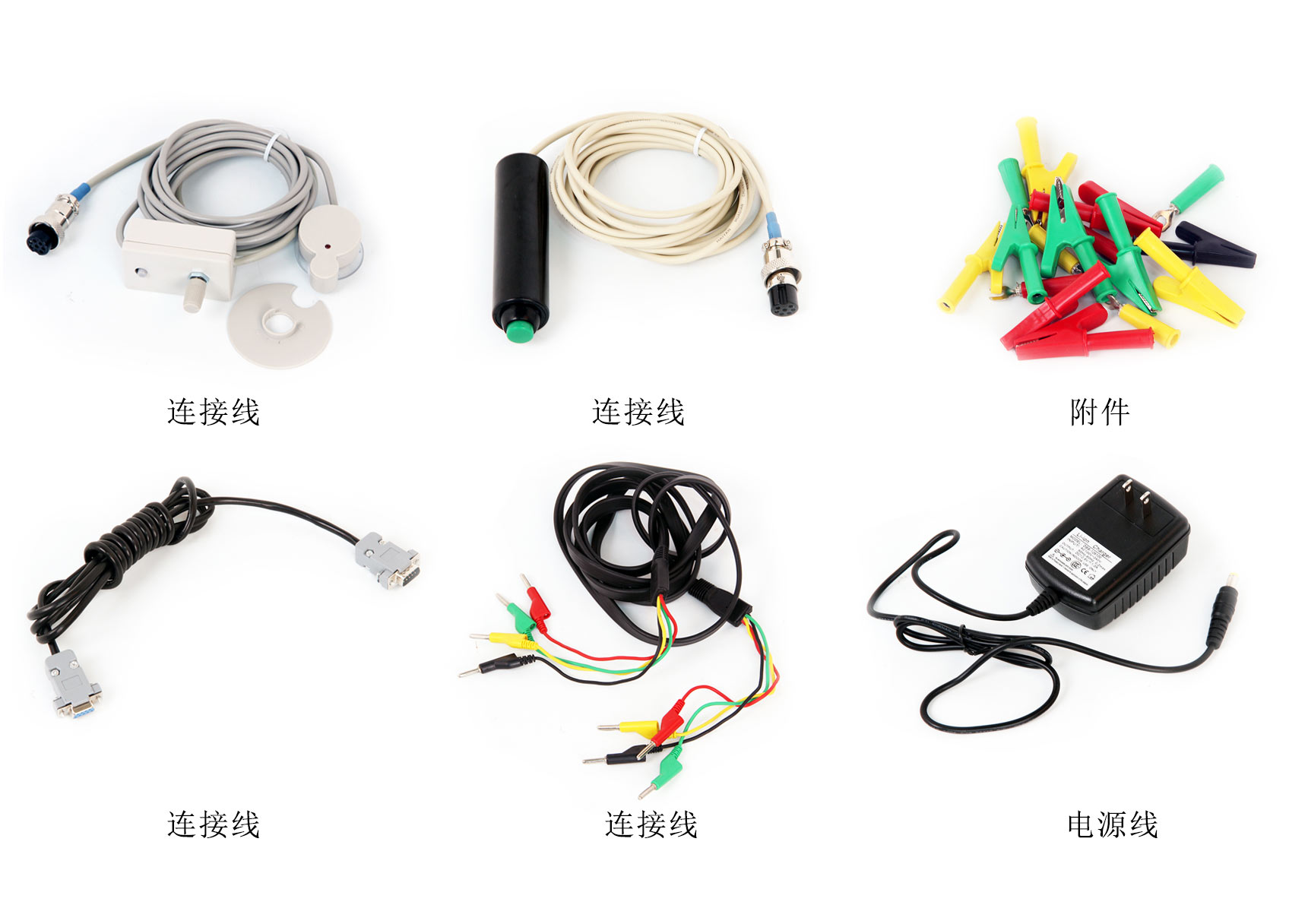

附件配件 ACCESSORIES ACCESSORIES

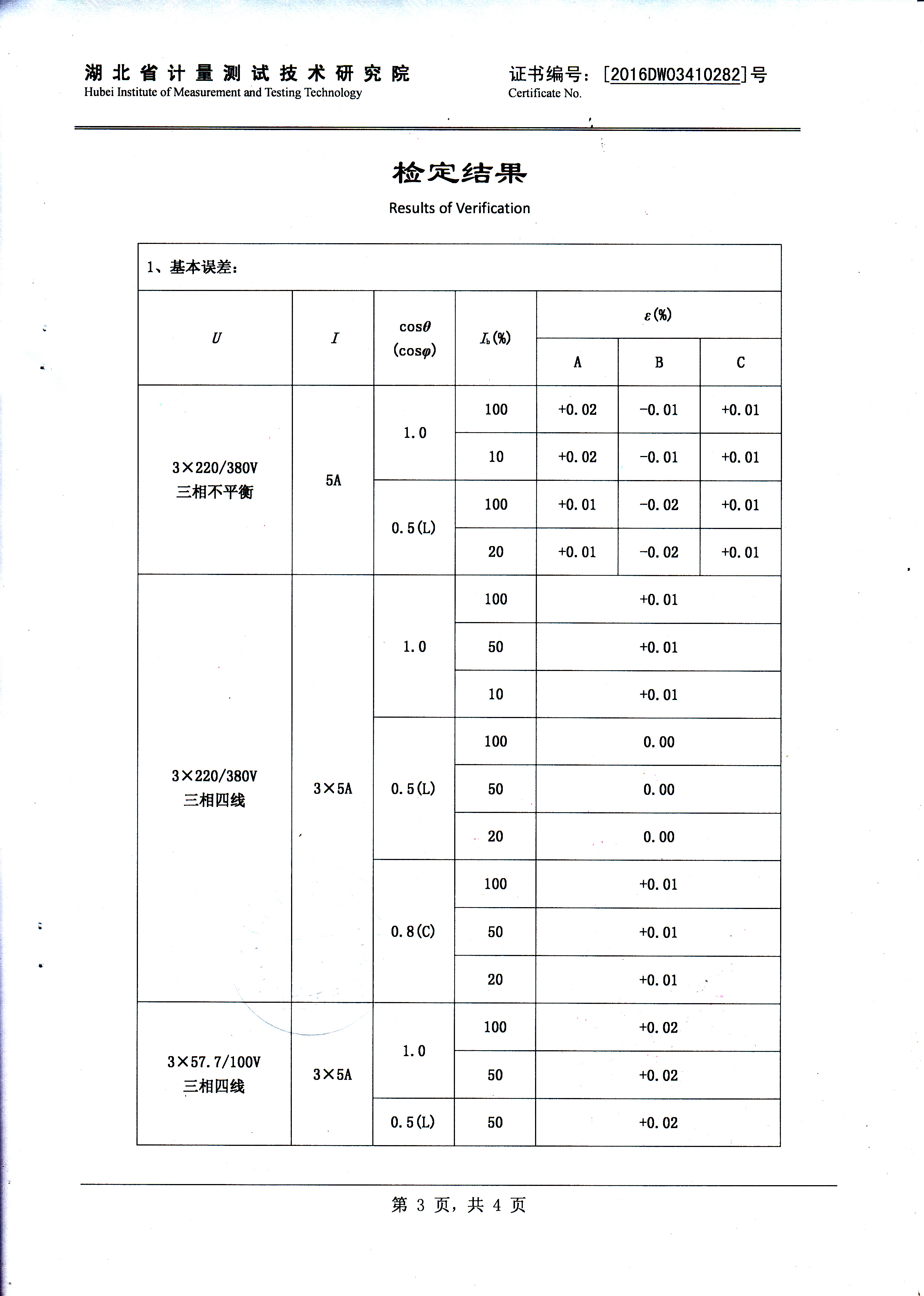

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
