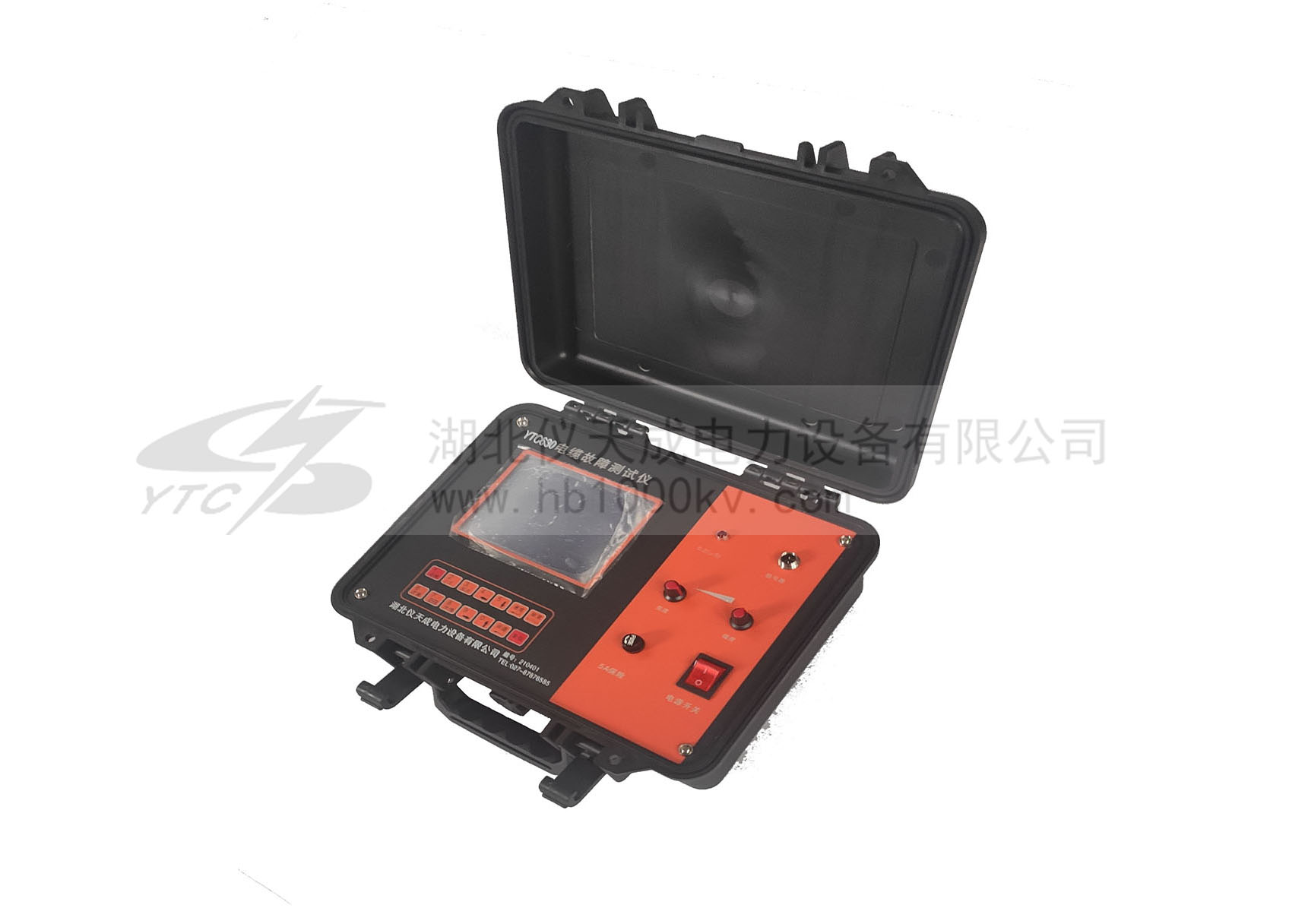

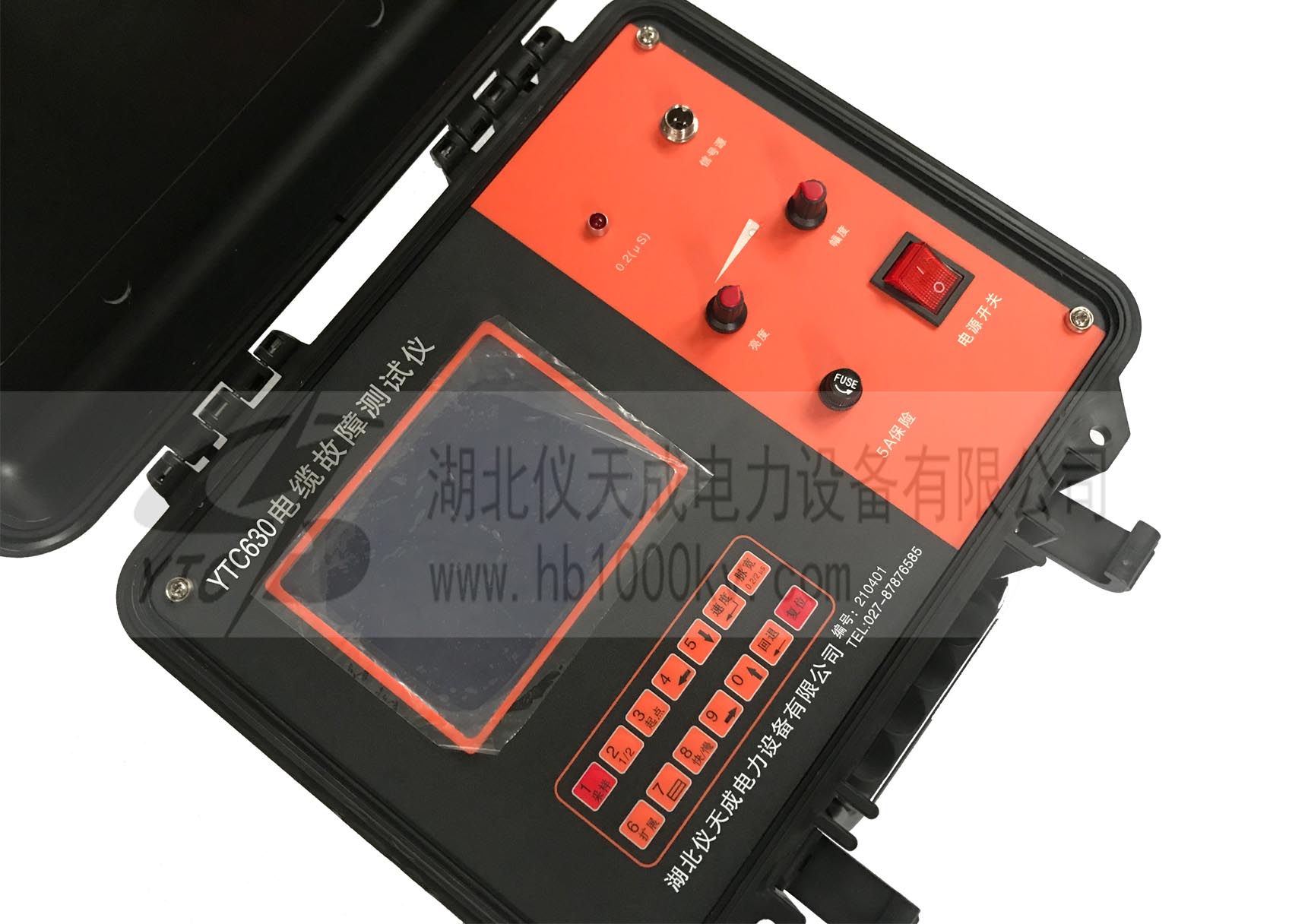

YTC630電纜故障測試儀

        YTC630電纜故障測試儀采用了多種電纜故障探測方式,應用當代先進的電子技術成果和測試儀,采用計算機技術及特殊性電子技術,結合本公司長期研制電纜測試儀的成功經驗而推出的高科技,智能化,功能全的全新產品。
        YTC630電纜故障測試儀是一套綜合性的電纜故障探測儀器,測試儀配備聲測法定點儀,可準確測定故障點的位置。
        適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。




提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
      YTC630電纜故障測試儀是我們公司根據用戶要求,從現場使用考慮,精心設計和制造的全新一代便攜式電纜故障測試儀器,縮小了體積、增加了直流電源,可用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡(luò )性故障,可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑。它秉承我們一貫高科技、高精度、高質量的宗旨,將電纜測試水平進一步提高。它具有測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點。

        YTC630電纜故障測試儀特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜,用于從電纜一端粗測故障點的地下實際距離,同時用于測量電纜長度以及測定電波在電纜中的傳播速度。

產品特征:

1、整套設備大容量充電電池供電、主機輕巧、便于攜帶、方便測試。
2、采用了新型大屏幕液晶顯示屏,高亮度、抗干擾性強。
3、大容量充電電池供電,方便現場對測、野外測試和礦井電纜測試。
4、(選配)微型打印機,可打印傳真波形,為用戶現場準確分析、指導波形,提供便利的技術服務。
5、新研制的電流取樣器是一種全新的取樣方法,具有接線簡單,波形直觀容易分析,與高壓完全隔離,對主機、操作人員絕對安全的特點。
6、關鍵的是精確定點儀部分,借鑒德國技術,采用先進的聲磁同步接收技術,完全隔離外界燥音干擾,可快速確定出電纜路徑及故障點的準確位置。是國內同類定點技術的又一次創(chuàng )新,為快速準確查找電纜故障,減少停電損失提供了有力的保障。
7、外形尺寸:(長×寬×高)320×260×120mm 。

產品別稱:電纜故障測試儀、電纜故障檢測儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統、電纜故障定點儀、電纜路徑儀。

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
使用范圍 使用范圍:使用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜,市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。
測試距離 最長不小于30Km
最短測試距離(盲區) 10~15m
測量誤差 粗測誤差 ±1%
  定點誤差 ±0.2m
工作方式 低壓脈沖、支流高壓閃測及沖擊高壓閃測
采樣速率 25MHz
脈沖寬度與幅度 0.2us 100~120V
  2us 150~160V
存儲容量 8Kbyte并可分成兩個存儲區,存儲和顯示兩次采樣波形進行比較測量
顯示分辨率 V/50米、V為傳播速度m/us
顯示方式 320×240 LCD液晶帶背光顯示
電源與功耗 AC 200V± 10%或機內直流供電,功耗不大10W;
DC 6V(7AH)功耗不大于6W。
體積 300×400×180mm(長×寬×高)
打印方式 機器主面板或者儀器機箱側邊設微型打印機記錄測試日期及測試波形數據(選配件)

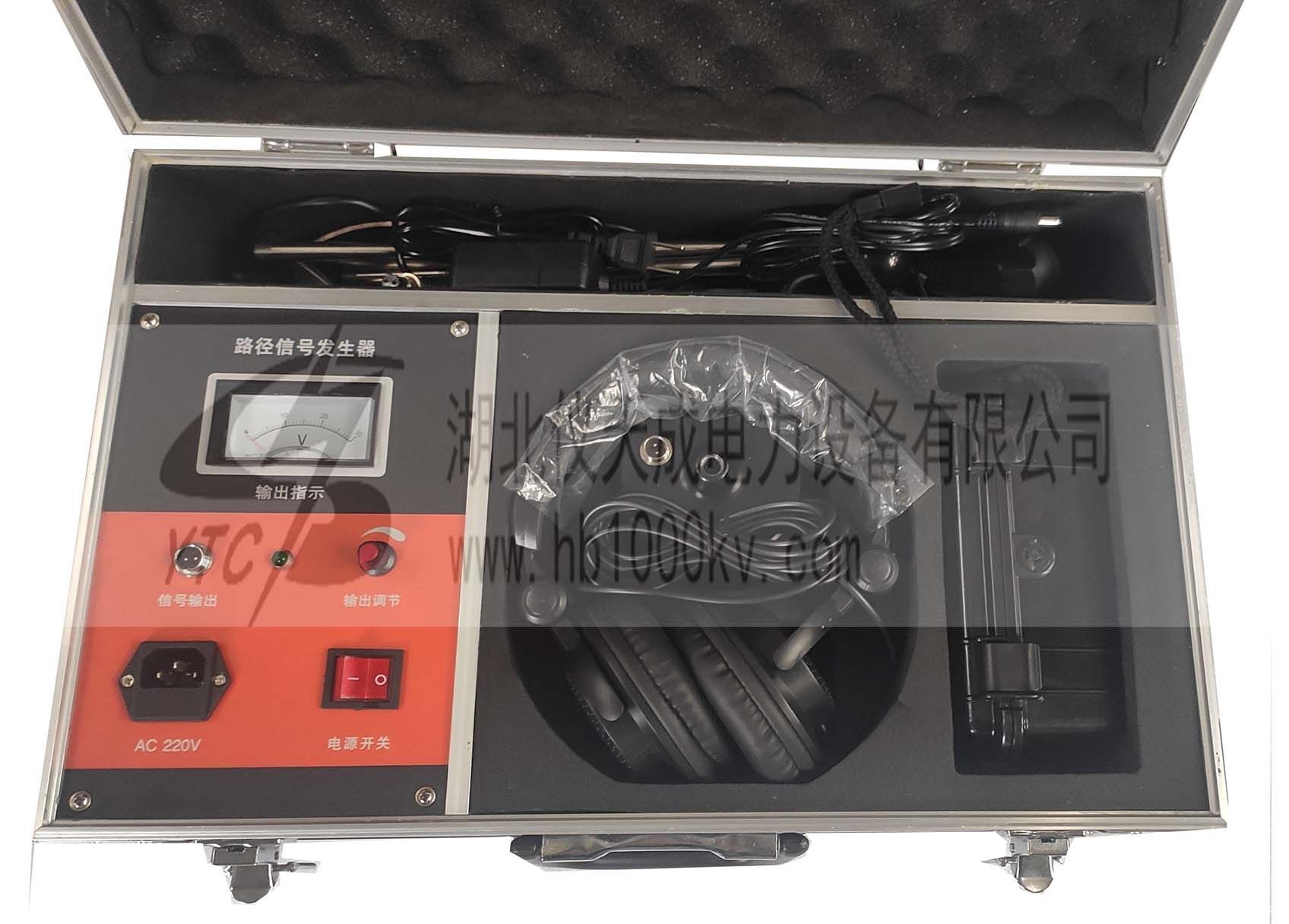

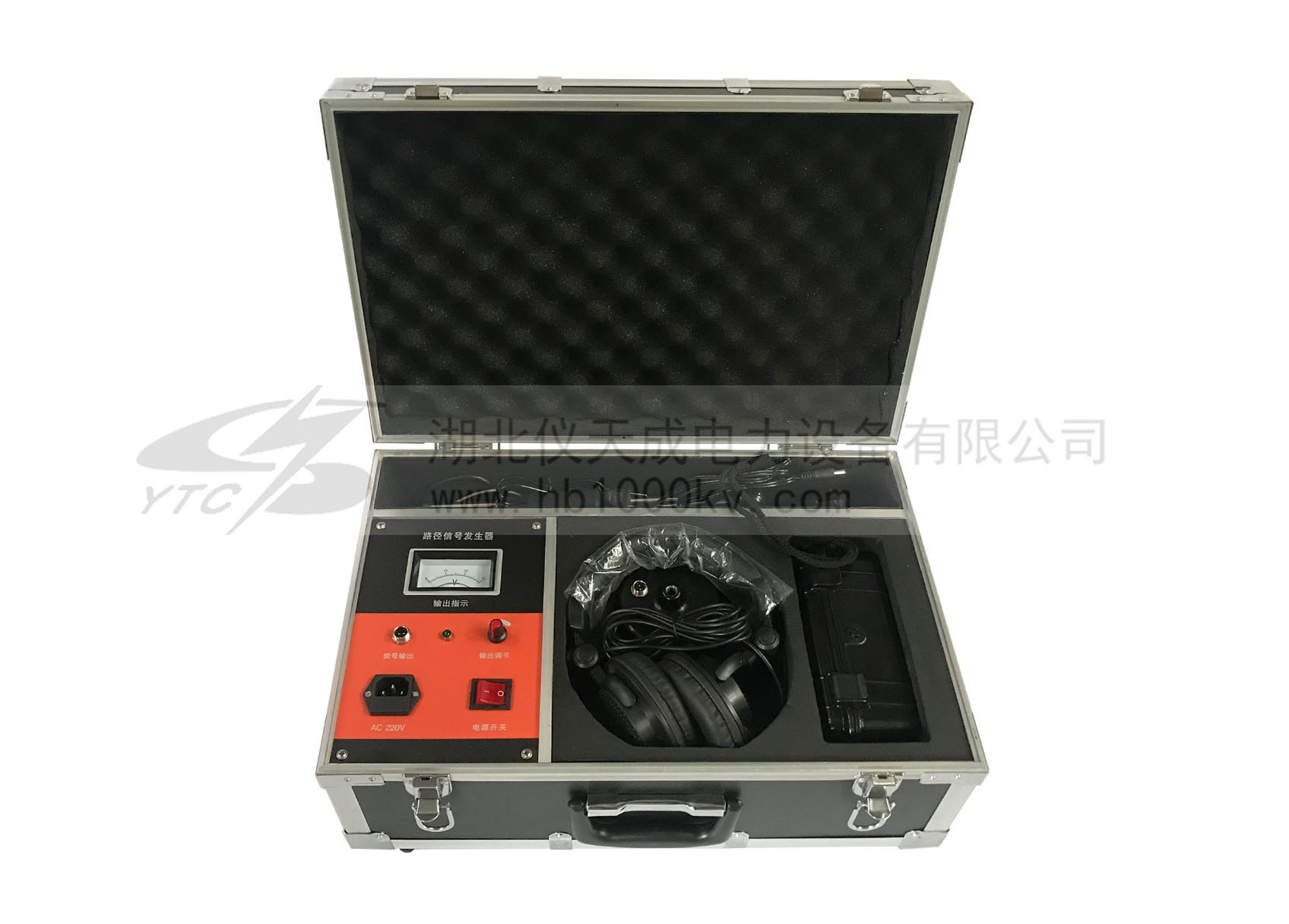

設備 電纜路徑儀
輸出功率  Pomax ≥100W
工作頻率 15KHz
工作方式 斷續
輸出阻抗 Zo=Zc (電纜特性阻率)
工作電源 AC 220V  ±10%
環境條件 溫度-20 — +50攝氏度,濕度小于95%

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
