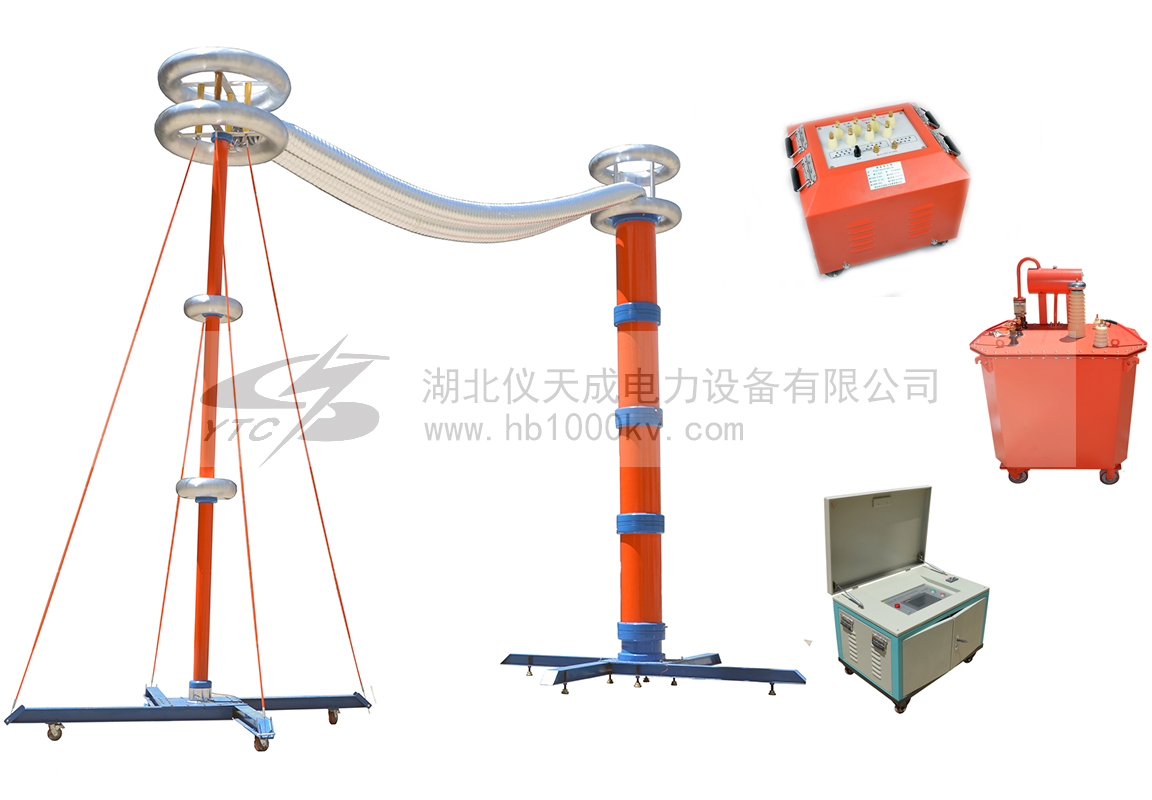

            YTC850變電站電氣設備串聯諧振交流耐壓試驗裝置

                  YTC850變電站電氣設備交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。
                  - 所需電源容量小,所需電源功率只有試驗容量的1/Q

                  - 體積小,重量輕,一般為普通試驗裝置的1/3~1/5
                  - 變頻電源保護功能強,穩定性好,具備多種工作模式,操作方便
                  - 諧振電抗器采用多只方式,積木式組合,配置靈活,擴展功能強
            提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
            產品圖集 操作手冊 產品視頻
            產品簡介 PRODUCT INTRODUCTION

            產品簡介:
                   串聯諧振交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護,以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。既可滿足高電壓、小電流的設備試驗條件要求,又可滿足低電壓、大電流的設備試驗條件要求,具有較寬的適用范圍。
                  交流耐壓試驗裝置的頻率調節,分為粗調和細調,并可自動尋找試驗諧振點,保證諧振頻率在整個試驗過程中不發生漂移;所需電源容量小,試驗所需的電源功率只有試驗容量的1/Q;體積小,重量輕,為普通試驗裝置的1/3-1/5;諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效防止了諧波峰值對試品的誤擊穿;具備多種工作模式,采用220V或380V單相電源,方便現場取電;多只方式,積木式組合,可串可并操作簡單,方便現場使用。

            產品別稱:串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、調頻諧振、調頻串聯諧振電纜耐壓試驗設備。

            產品特征:
            1、所需電源容量大大減小,試驗所需的電源功率只有試驗容量的1/Q。
            2、體積小,重量輕,一般為普通試驗裝置的1/3-1/5;
            3、諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波形,有效的防止了諧波峰值對試品的誤擊穿。
            4、變頻電源保護功能強,穩定性好;具備具備全自動(自動調諧、自動升壓)、全手動(手動調諧、手動升壓)以及半自動(自動調諧、手動升壓及手動調諧、自動升壓)的多種工作模式,可任意切換使用,操作方便;采用220V或380V單相電源,方便現場取電。
            5、配置靈活,擴展功能強。諧振電抗器采用多只方式,積木式組合,可串可并,滿足多種試品的試驗要求,更方便現場使用。
            6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置,試驗結果可保存、打印、上傳、回查等。
            產品特征 PRODUCT FEATURES
            技術參數 TECHNICAL PARAMETERS

            基本技術參數:
            項目 技術參數
            額定試驗容量 0~5000kVA
            諧振電壓 0~1000kV
            頻率調節范圍 20~300Hz
            系統測量精度 1.0級
            頻率調節分辨率 0.01Hz
            不穩定度 ≤0.05%
            輸出波形 正弦波
            波形畸變率 ≤0.5%
            噪聲 ≤60dB
            電抗器Q值 30~90
            工作制 滿功率輸出下,連續工作時間60min
            電源輸入 380V±10%三相或 220V±10%單相(10kW以下),50Hz
            環境溫度 -10℃~45℃
            工作濕度 ≤90%
            海拔高度 ≤3000m

            YTC850變電站電氣設備交流耐壓試驗裝置系列產品配置及適用范圍:
            產品型號名稱 變頻電源1臺 勵磁變壓器1臺 諧振電抗器 分壓器1臺 試品對象適用范圍
            YTC850-108/108-54 6kW 6kVA 27kV/1A/4臺 100kV 31500kVA/35kV及以下電力變壓器
            10kV/35kV斷路器及閉母線、絕緣子
            10kV(300m㎡)電纜2000m
            35kV(300m㎡)電纜800m
            YTC850-135/108 7.5kW 7.5kVA 27kV/1.25A/4臺 100kV 10kV(300m㎡)電纜3000m
            35kV(300m㎡)電纜1000m
            35kV開關、絕緣子等
            YTC850-216/108 10kW 10kVA 27kV/2A/4臺 100kV 35kV(300m㎡)電纜1500m
            10kV(300m㎡)電纜4000m
            35KV斷路器、GIS、隔離開關、CT、PT等
            YTC850-216/216 10kW 10kVA 36kV/1A/6臺 200kV 110kV斷路器及GIS
            35kV斷路器、GIS、隔離開關、CT、PT等
            35kV(300m㎡)電纜1200m
            10kV(300m㎡)電纜4000m
            63000kVA/110kV及以下電力變壓器
            YTC850-270/270 15kW 15kVA 45kV/1A/6臺 270kV 63000kVA/110kV及以下電力變壓器
            35kV(300m㎡)電纜1000m
            10kV(300m㎡)電纜3000m
            110kV斷路器、GIS、隔離開關、線路絕緣子等
            YTC850-648/270/135 25kW 25kVA 45kV/1.6A/9臺 300kV 110kV(300m㎡)電纜1000m
            35kV(300m㎡)電纜2000m
            10kV(300m㎡)電纜4000m
            63000kVA/110kV及以下電力變壓器
            110kV斷路器、GIS、開關、線路絕緣子等
            YTC850-810/270 30kW 30kVA 45kV/2A/9臺 300kV 110kV套管、GIS、支柱絕緣子、隔離開關
            330kV/370MVA以下變壓器中性點耐壓
            110kV(630m㎡)電纜1000m
            35kV(400m㎡)電纜2000m
            10kV(300m㎡)電纜4000m
            100MW/110kV及以下全絕緣主變壓器
            10kV/135MW火力發電機交流耐用試驗
            YTC850-405/108 24kW 24kVA 27kV/2.5A/6臺 100kV 10kV(300m㎡)電纜5000m

            應用領域 APPLICATION FIELD

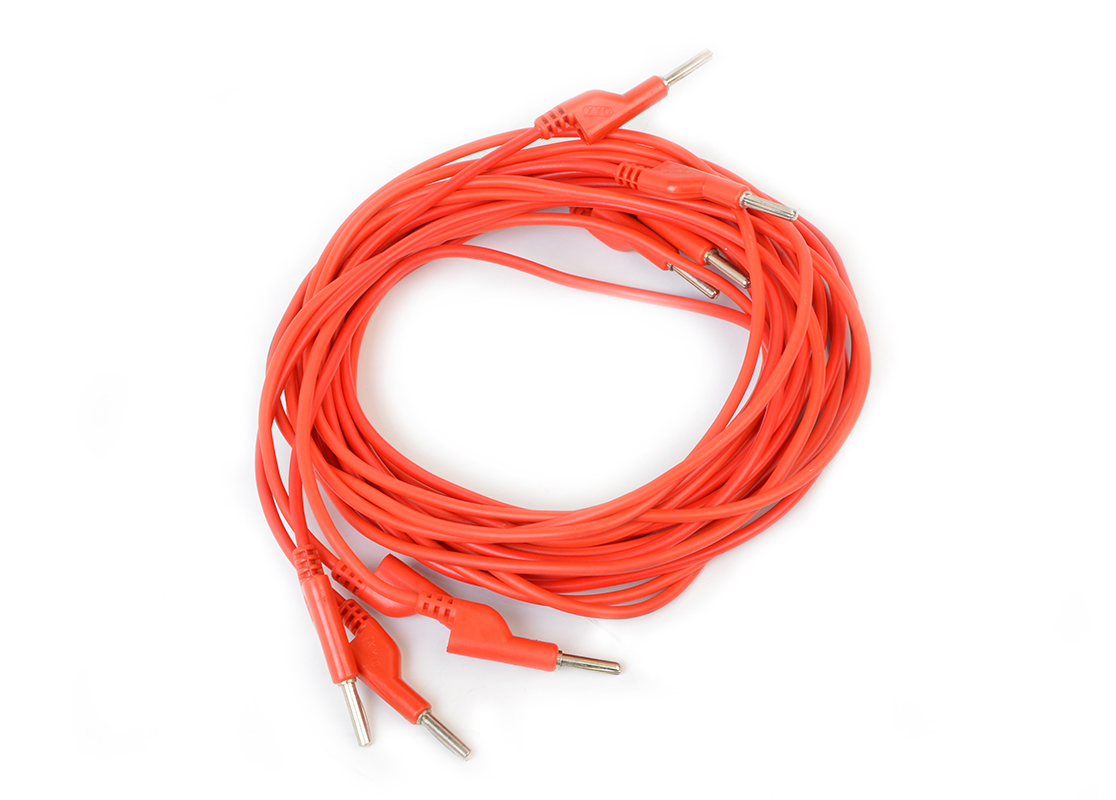

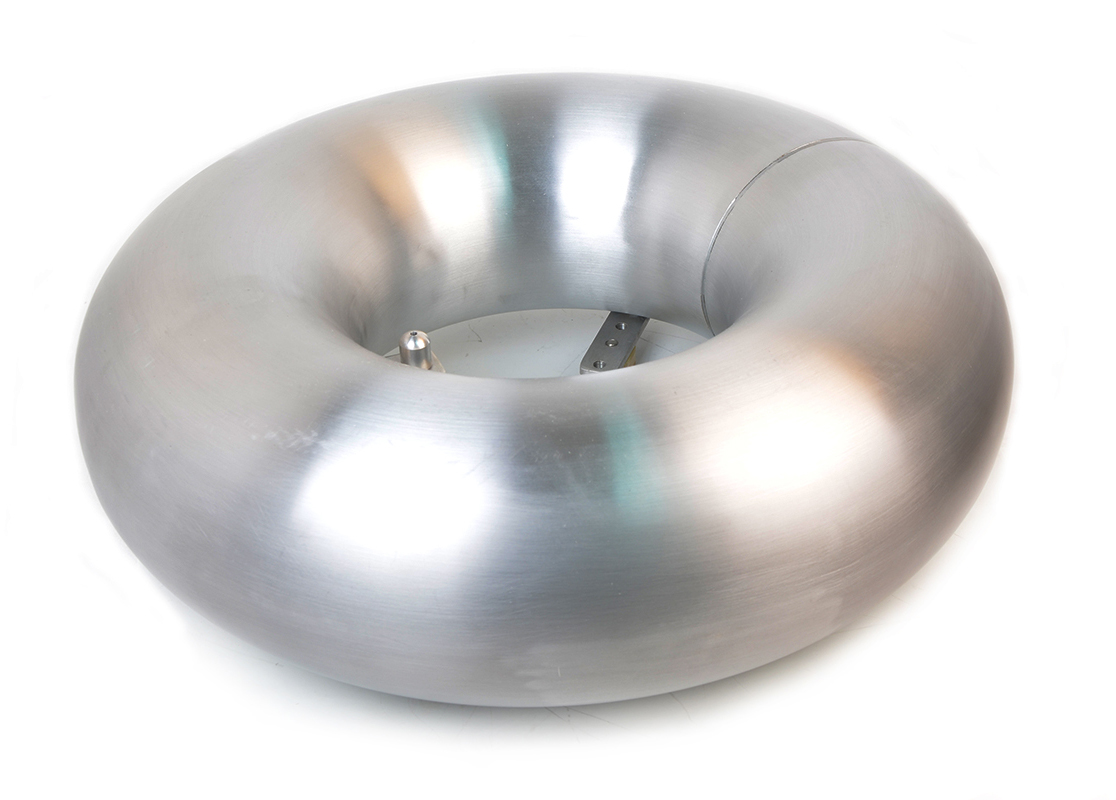

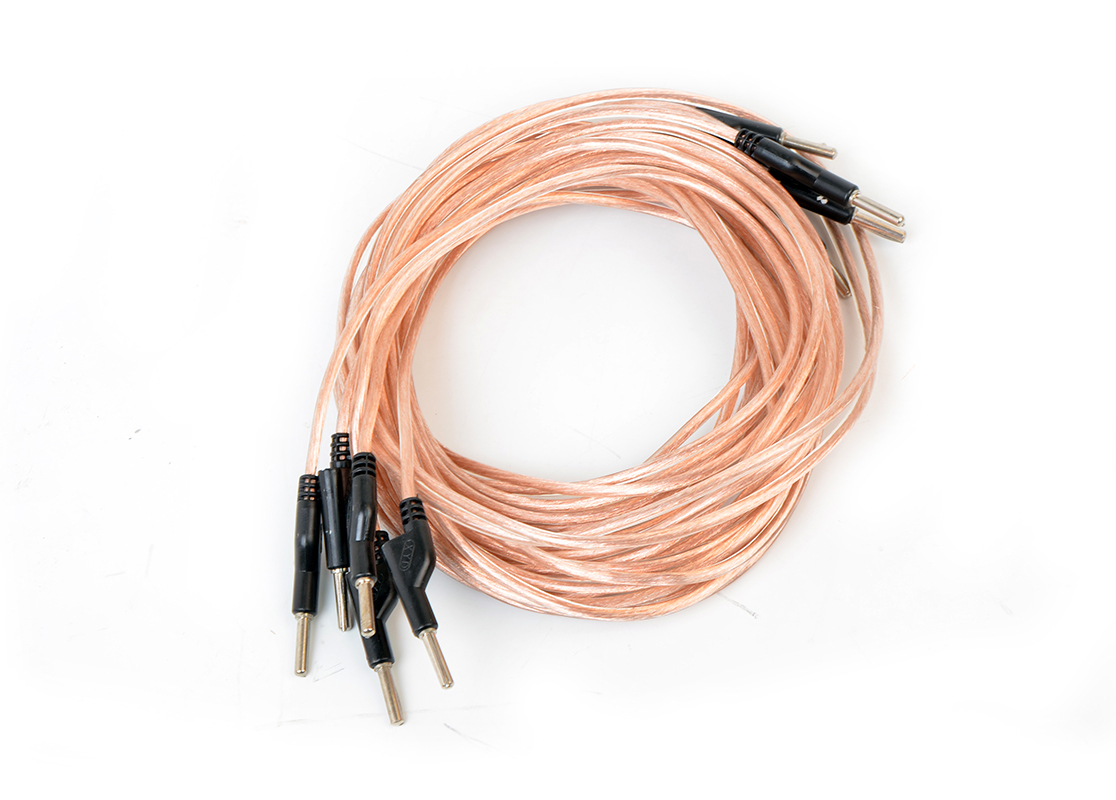

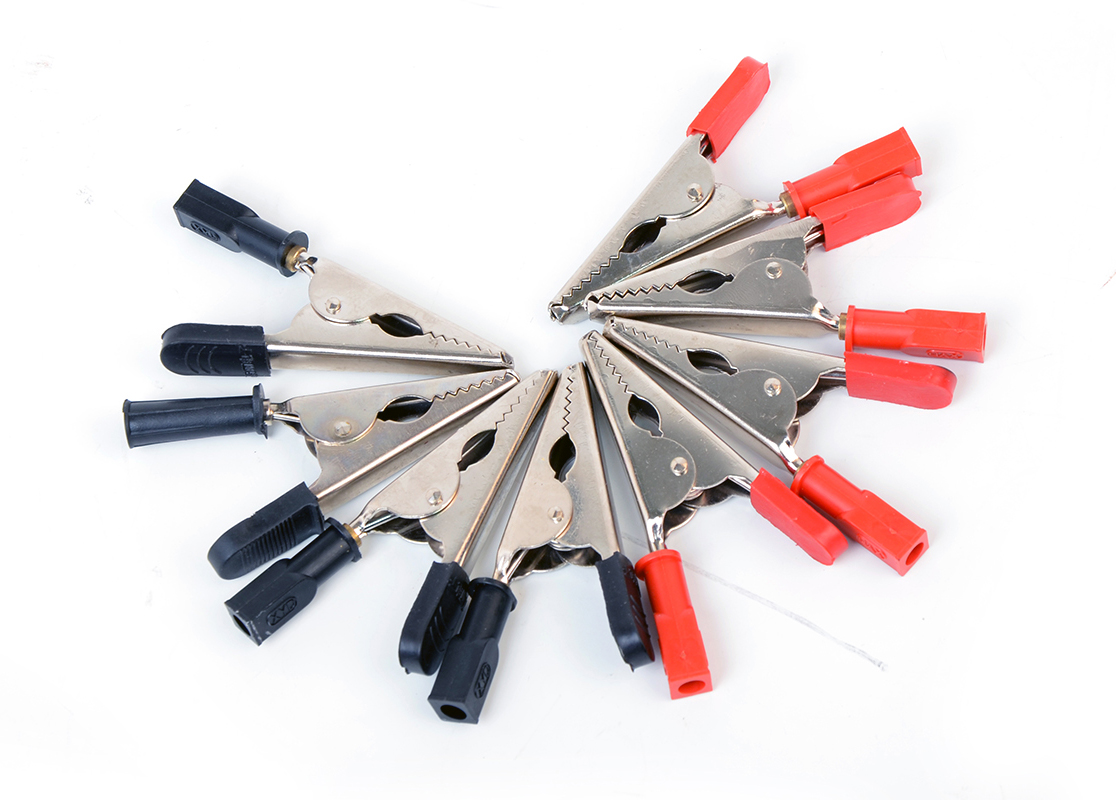

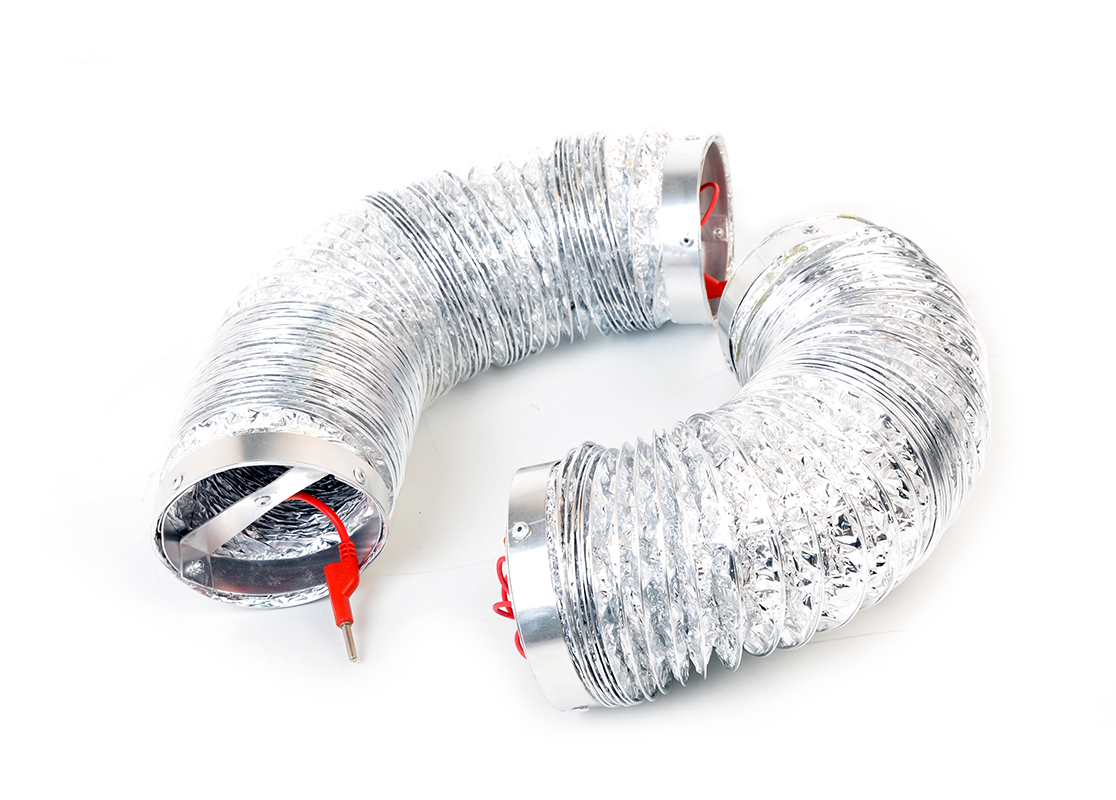

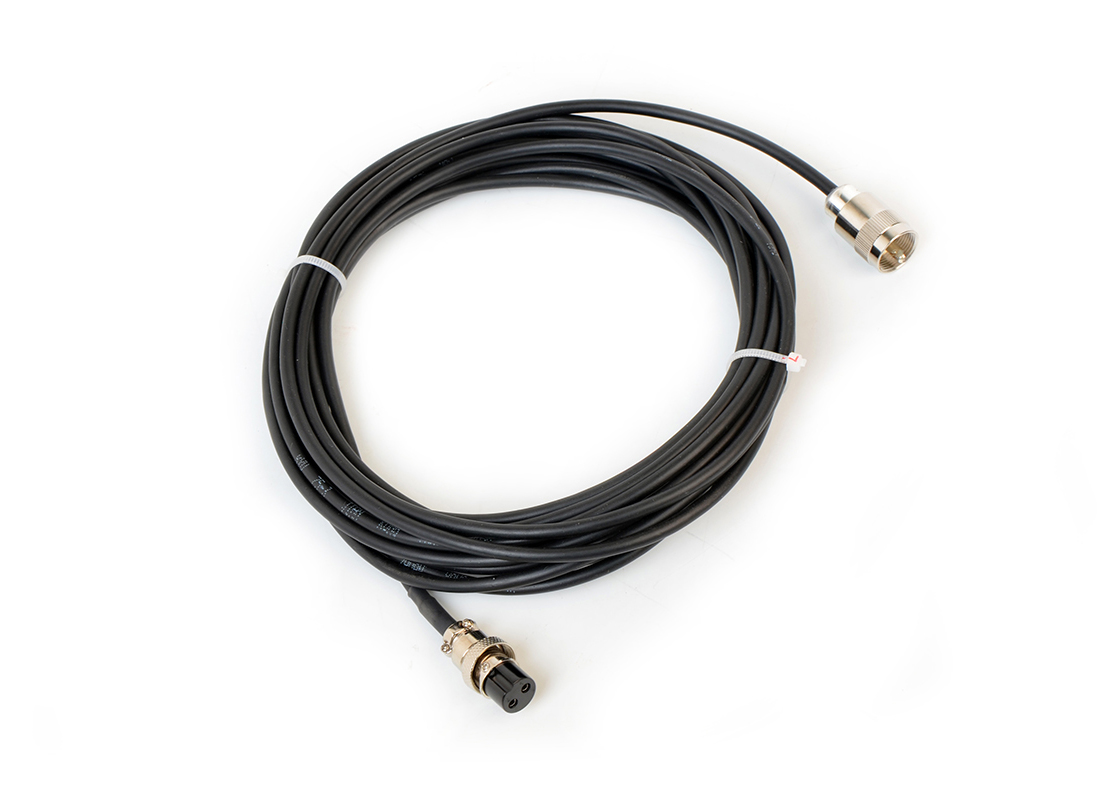

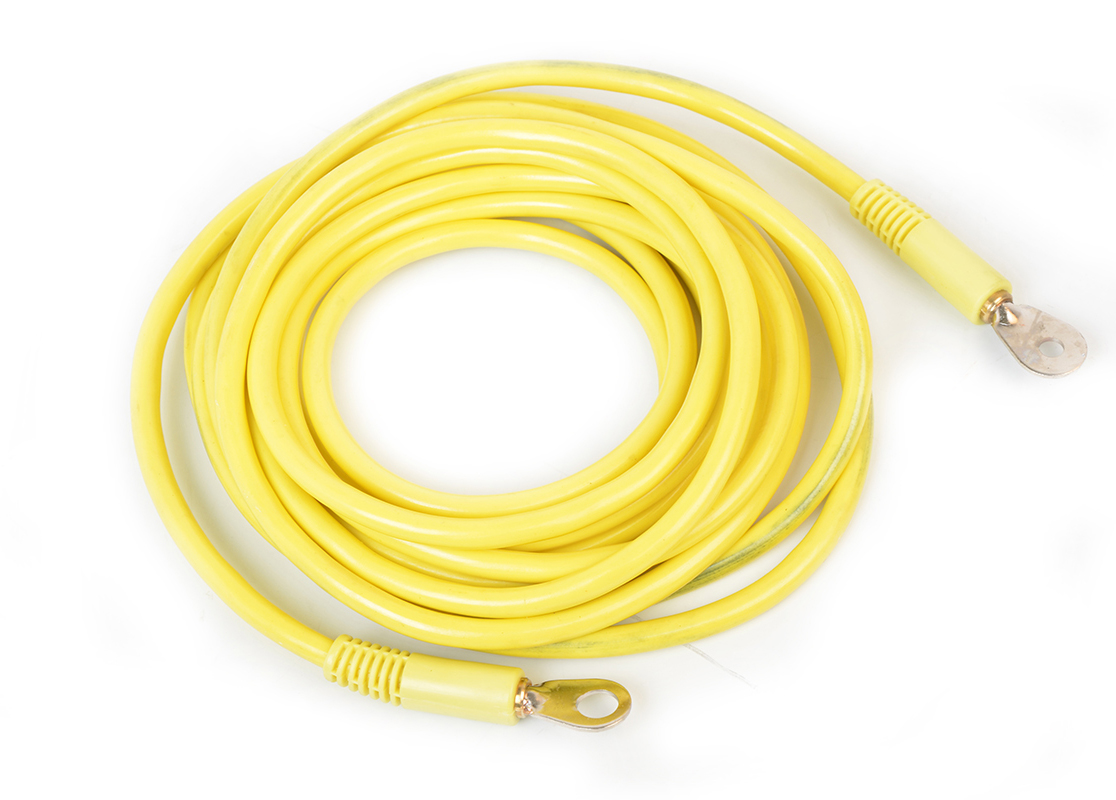

            附件配件 ACCESSORIES ACCESSORIES
            權威鑒定 AUTHORITY TO IDENTIFY

            企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
