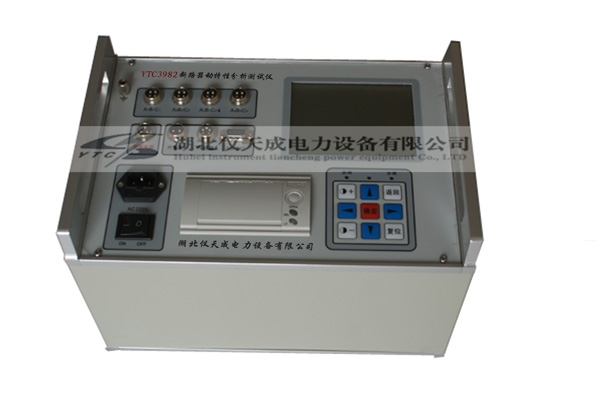

YTC3982斷路器動特性分析儀

        專業技術,成熟品質。YTC3982斷路器測試儀抗干擾能力強、內置大功率斷路分合閘電源、可掉電保存多組試驗數據和波形、獨特的速度自定義分析功能、能測速傳感器,體積小巧。該斷路器動特性分析儀安裝簡單,使用方便。

產品別稱:斷路器測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性分析儀、斷路器機械特性測試儀、高壓開關動特性測試儀、開關特性測試儀、開關機械特性測試儀。

提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

YTC3982斷路器動特性分析儀性能
1、
時 間:12個斷口的固有分、合閘時間,同相同期、相間同期。
2、合閘電阻:6個斷口合閘電阻的預投時間,預投波形及電阻阻值。
3、重 合 閘:每斷口的合-分(金短時間),分-合(無電流間隔時間),分-合-分。
4、彈 跳:合閘彈跳時間,彈跳次數,彈跳過程,彈跳波形。
5、速 度:剛分、剛合速度,重合閘速度,時間—行程特性曲線。
6、行 程:總行程,開距,超行程,過沖行程,反彈幅值。
7、電 流:分、合閘線圈的分、合閘電流值、電流波形圖。
8、動作電壓:機內提供DC30-250V/20A(瞬時工作)數字可調斷路器動作電源,自動完成斷路器的低電壓動作試驗。

YTC3982斷路器動特性分析儀特點
1、
適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2、較強的抗干擾能力,在500KV變電站旁路母線帶電的情況下,也能輕松試驗,準確測量。
3、通用式測速傳感器,直線行程傳感器,旋轉傳感器,安裝極為方便、簡捷。
4、開關動作一次,取得開關機械特性試驗所有數據及相應的波形圖譜。
5、主機可存儲現場試驗數據,機內實時時鐘,便于存檔保存試驗日期、時間。
6、主機大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜,液晶對比度電子調節、斷電記憶。
7、中文菜單操作,使用方便。儀器內置打印機,隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件,可與PC機聯機操作,試驗結果直接存入U盤,也可輸出到各類針式、激光或噴墨打印機打印試驗報告,使現場試驗計算機化。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
時間 量程 4000.0ms
分辯率 0.1ms
誤差 ①100ms以?xún)?nbsp;       0.1ms ±1個字
②100ms以上        0.1% ± 1個字
③同期
速   度 量程 20.00m/s
分辯率 0.01m/s
誤差 ①0-2m/s以?xún)?nbsp;      ±0.1m/s±1個字
②100ms以上       ±0.2m/s±1個字
行    程 量 程 真空斷路器 50.0mm
SF6斷路器 300.0mm
少油斷路器 600.0mm
分辯率 真空斷路器  0.1mm
SF6斷路器 1mm
少油斷路器 1mm
誤 差 真空斷路器 1%±1個字
SF6斷路器 1%±1個字
少油斷路器 1%±1個字
電    流 量程 20.00A
分辯率 0.01A
使用環境 輸入電源 220V±10%  50Hz ±10%
大氣壓力 86~106kpa
溫    度 -10~40℃
濕    度  ≦80%RH
安全性能 絕緣電阻 >2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘,無閃絡(luò )與飛弧
電    流 量程 20.00A
分辯率 0.01A
合閘電阻 量程:1600Ω      分辨率:1Ω
輸出電源 DC30~250V數字可調/20A(瞬時工作)
外形尺寸 360mm(L)×280mm(W)×300mm(H)
重  量 9kg

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES

名稱

數量

儀器主機

1臺

直線傳感器

1個

旋轉傳感器

1個

鋁合金包裝箱

1個

分合閘控制線

1套

斷口線

6根

地線

1根

電源線

1套

產品說明書

1份

產品合格證

1份

產品保修卡

1張

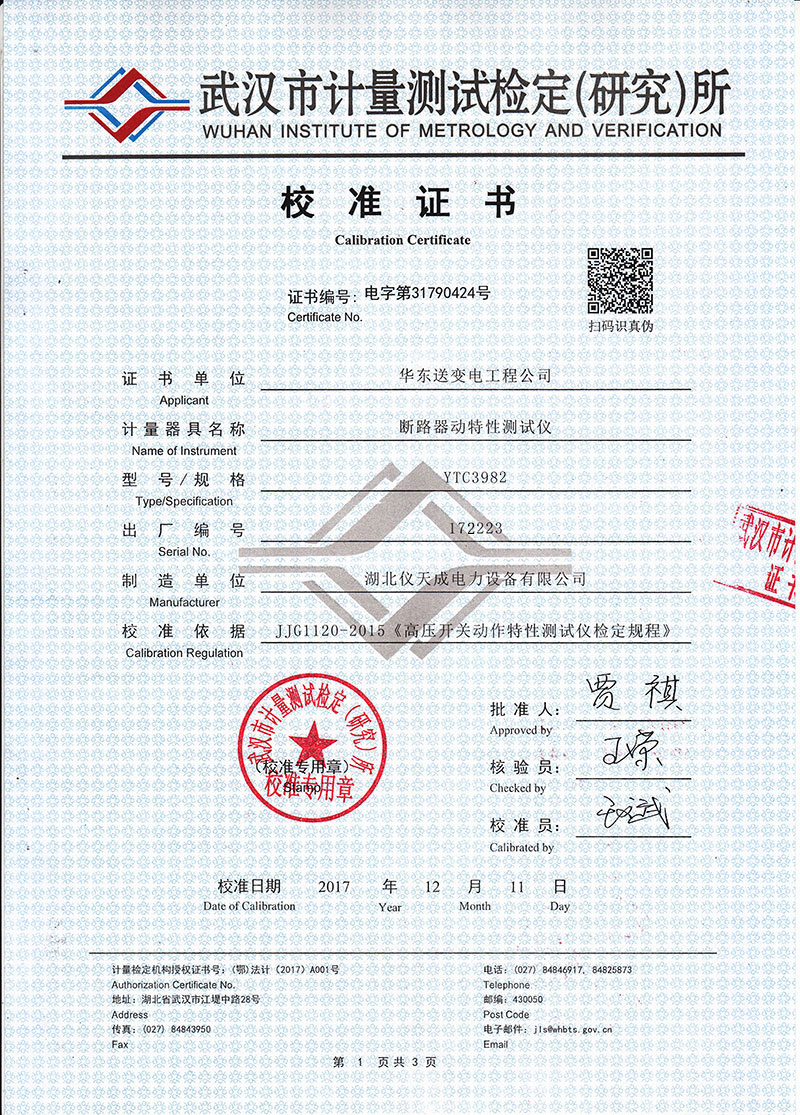

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
