YTC915高壓鉗形漏電流表

  YTC915高低壓鉗形電流表突破傳統結構,突破傳統結構,專為測量高壓電流而精心設計制造的,采用全新CT技術及掩膜數字集成技術,由專用鉗形電流表配高壓絕緣桿組成,其無線接收能穿透樓房障礙或直線30米內接收被測數據。若不使用絕緣桿,還可以當作高精度低壓鉗形電流表、漏電流表使用,能準確測出0.1mA的電流或漏電流數值。


提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:

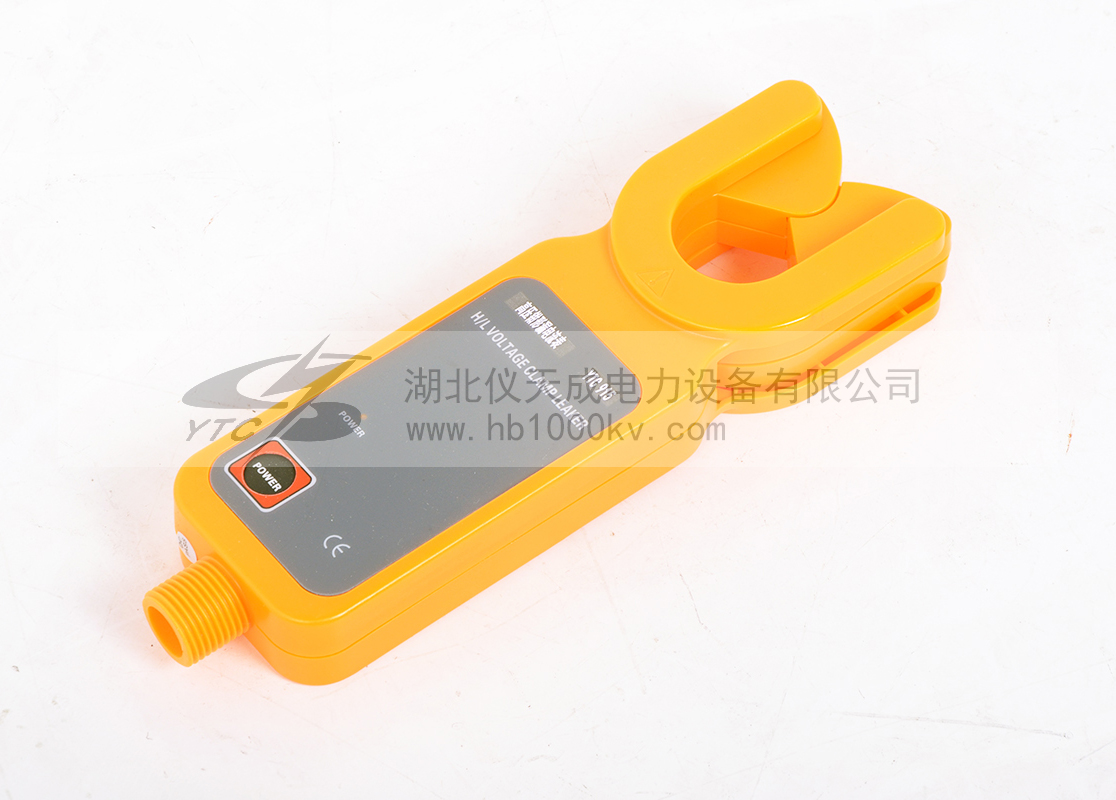

      YTC915系列高低壓鉗形電流表 突破傳統結構,專為在線測量高壓線路的漏電情況、判斷氧化鋅避雷器的運行情況。采用新CT及屏蔽技術,由專用高壓檢測儀配高壓絕緣桿組成,無線傳送測試數據,配備無線接收器,能直線30米內接收被測數據。若不使用絕緣桿,還可以當作高精度低壓鉗形漏電流表、電流表使用,能準確測出0.01mA的漏電流或電流。
        本系列高低壓鉗形電流表鉗頭與引導區創新的一體化設計,確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便,具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
      本儀器連接絕緣桿,可用于60kV以下的高壓線路漏電流測量,在線電流測量,判斷氧化鋅避雷器是否受潮或運行不良,儀表還具有峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ埽鋵S酶邏恒Q通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線,省時快捷,廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行漏電檢測和野外電工作業等。
       本系列高低壓鉗形電流表 可作為高低壓電流互感器變比測試儀、氧化鋅避雷器測試儀使用。即分別測出電流互感器一二次回路的電流,再計算得出電流互感器的變比或折算變比。注意:由于投入運行后的避雷器泄漏電流應小于500uA,所以可以根據測試避雷器的漏電情況來判斷避雷器的運行情況,若實測避雷器泄漏電流過大,超過500uA,若排除系統電壓過高,則避雷器可能有污漬或受潮或老化,漏電流越大,有污漬或受潮或老化就越嚴重。

產品別稱:鉗形漏電流表,高壓鉗形漏電流測試儀,漏電流測試儀,無線高壓鉗形電流表,鉗形高空電流遙測儀

產品主要特征:
1、
YTC915高低壓鉗形電流表鉗頭與引導區創新的一體化設計,確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便,具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
2、本儀器連接絕緣桿,可用于60kV以下的高壓線路漏電流測量,在線電流測量,判斷氧化鋅避雷器是否受潮或運行不良,儀表還具有峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ?,其專用高壓鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線,省時快捷,廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行漏電檢測和野外電工作業等。
3、本儀器可作為高低壓電流互感器變比測試儀、氧化鋅避雷器測試儀使用。即分別測出電流互感器一二次回路的電流,再計算得出電流互感器的變比或折算變比。

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
功    能 高低壓交流漏電流、電流在線測試;氧化鋅避雷器受潮或老化在線判斷;電流互感器變比間接測試
電    源 DC6V 堿性干電池(1.5V AAA×4)
測試方式 鉗形CT,積分方式
傳輸方式 B型:433MHz無線傳送,傳輸距離約30m
顯示模式 4位LCD顯示,背光功能,適合昏暗場所
LCD尺寸 47mm×28.5mm
儀表尺寸 高壓檢測儀寬高厚:68mm×245mm×40mm

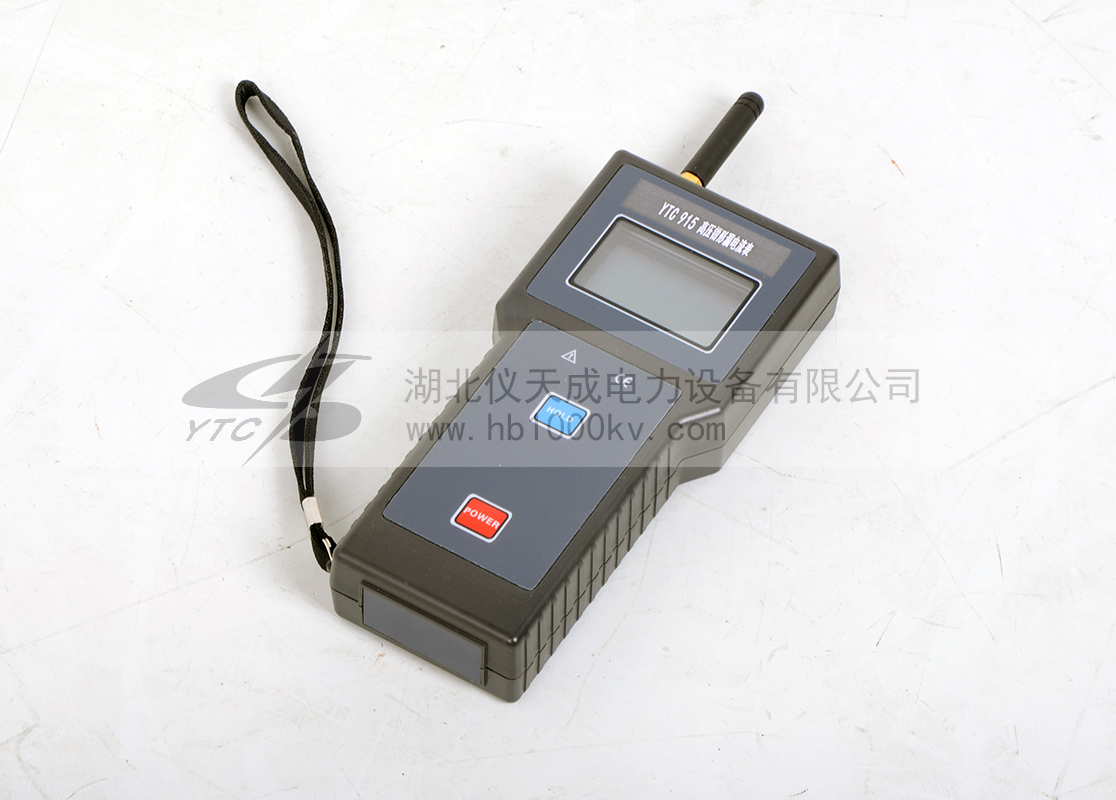

* B型接收器:寬高厚75mm×170mm×30mm
鉗口尺寸 φ33mm
采樣速率 2次/秒
測量范圍 AC 0.00mA~600.0A(50/60Hz自動)
分 辨 率 0.01mA
換    檔 0.00mA~600A全自動換檔
測試精度
(23℃±5℃,80%RH以下)
0.00mA~100.0A:      ±1%±5dgt
100.0A~200.0A:      ±2%±5dgt
200.0A~600A:        ±3%±5dgt
數據存儲 99組,存儲過程中“MEM符號指示, “FULL”符號閃爍顯示表示存儲已滿
PEAK保持 自動保持高處的測試值,通常測試模式下按PEAK鍵, PEAK燈亮,即開啟PEAK保持功能,再按PEAK鍵取消此功能
線路電壓 60kV以下線路測試(帶絕緣桿操作)
數據保持 通常測試模式下按HOLD鍵保持?jǐn)?shù)據,“HOLD”符號顯示,再按HOLD鍵取消
數據查閱 MR”符號指示,能上下翻閱所存數據
溢出顯示 超量程溢出功能:“OL  A”符號顯示
*無信號指示 當接收器沒有收到發射信號時動態顯示“no- -”符號
自動關機 開機約15分鐘后,儀表自動關機,以降低電池消耗
電池電壓 當電池電壓低于4.8V時,電池電壓低符號“    ”顯示,提醒更換電池
儀表質量 檢測儀:335g(含電池),儀表總質量:2.5Kg(含絕緣桿和電池)
工作溫濕度 -20℃~40℃; 80%Rh以下
存放溫濕度 -20℃~60℃; 70%Rh以下
干    擾 無315MHz、433MHz同頻信號干擾

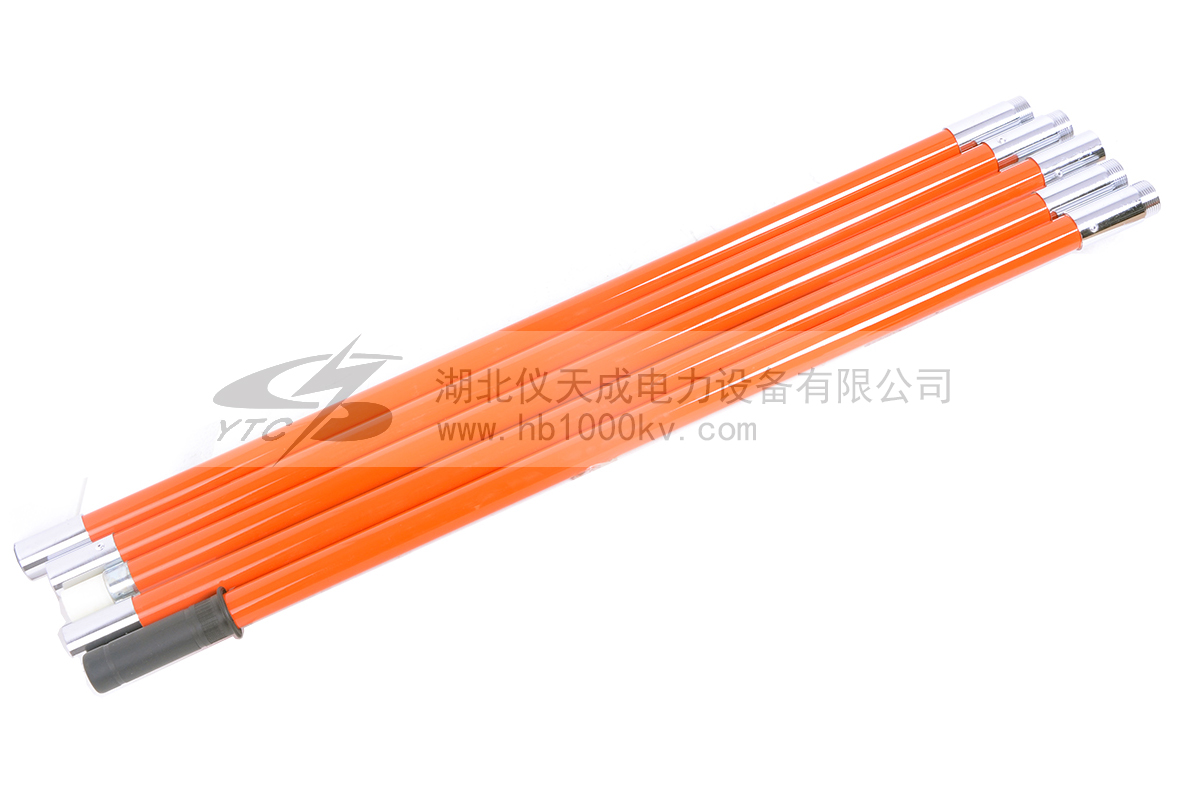

絕緣桿尺寸 φ32mm,1m/節(5節)
絕緣強度 第5節絕緣桿與高壓檢測儀外殼間:AC 100kV/rms;高壓檢測儀外殼與鐵心間:AC1000V/rms
結    構 防滴漏Ⅱ型

應用領域 APPLICATION FIELD

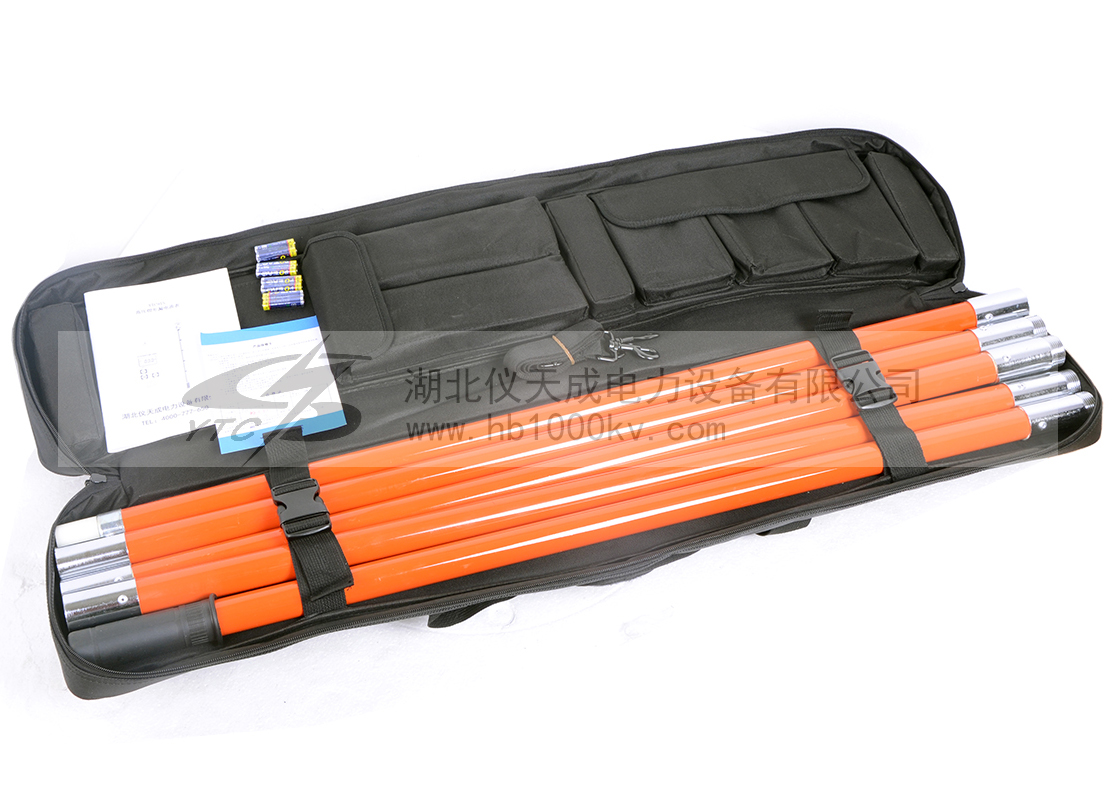

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
